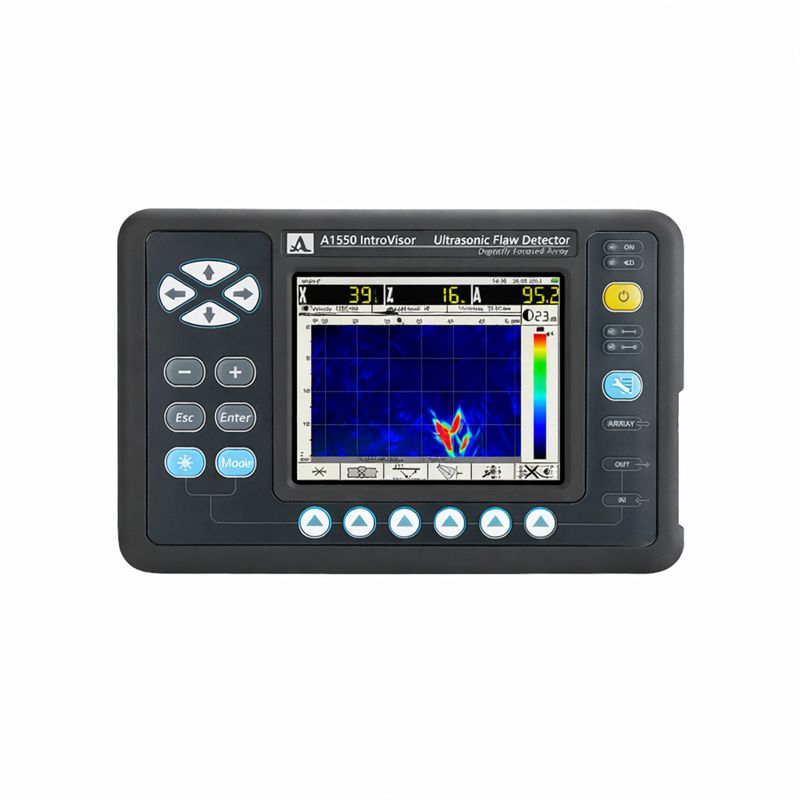

Ultrasonic Flaw Detector A1550 INTROVISOR – Tomographic Ultrasonic Flaw Detector dengan Teknologi DFA

Ultrasonic Flaw Detector A1550 INTROVISOR merupakan alat detektor cacat ultrasonik portabel universal yang dilengkapi teknologi Digitally Focused Array (DFA). Teknologi ini memungkinkan visualisasi struktur internal objek dalam bentuk pencitraan penampang secara real-time (B-Scan), sehingga interpretasi hasil inspeksi menjadi jauh lebih mudah dan akurat dibandingkan dengan flaw detector ultrasonik konvensional.

Tomograf A1550 INTROVISOR menggunakan berbagai jenis antenna array dengan ukuran sebanding dengan transduser ultrasonik tradisional. Berkat algoritma kontrol khusus, susunan antena ini mampu menggantikan satu set lengkap transduser standar yang biasanya dibutuhkan dalam pengujian ultrasonik konvensional. Sistem bekerja berdasarkan prinsip fokus virtual DFA pada setiap titik penampang yang divisualisasikan, menghasilkan resolusi spasial dan sensitivitas tinggi.

Perangkat ini dirancang untuk menjawab tantangan deteksi cacat yang cepat, efisien, dan terdokumentasi dengan baik pada objek dari logam, plastik, maupun material komposit. Selain itu, tersedia perangkat lunak khusus untuk rekonstruksi 3D sambungan las, sehingga analisis hasil inspeksi dapat dilakukan secara lebih komprehensif.

A1550 INTROVISOR dapat beroperasi baik sebagai tomograf ultrasonik (B-Scan) maupun sebagai flaw detector tradisional (A-Scan), menjadikannya solusi fleksibel untuk berbagai kebutuhan inspeksi NDT di lapangan maupun di laboratorium.

Fitur Utama Ultrasonic Flaw Detector A1550 INTROVISOR

• Teknologi Digitally Focused Array (DFA)

• Visualisasi struktur internal secara real-time (B-Scan)

• Resolusi spasial dan sensitivitas tinggi

• Dapat berfungsi sebagai tomograf dan flaw detector konvensional

• Mendukung pencitraan A-Scan, B-Scan, dan C-Scan

• Opsi rekonstruksi 3D untuk sambungan las

• Mendukung berbagai jenis gelombang ultrasonik

• Cocok untuk inspeksi logam, plastik, dan komposit

• Sistem portabel dan ergonomis untuk penggunaan lapangan

Spesifikasi Ultrasonic Flaw Detector A1550 INTROVISOR

• Ukuran citra (pixel): 256 × 256

• Interval rekonstruksi tomogram: 0,1 – 2,0 mm

• Frekuensi operasi: 1,0; 1,8; 2,5; 4,0; 5,0; 7,5; 10,0 MHz

• Rentang kecepatan ultrasonik: 1.000 – 10.000 m/s

• Attenuator range: 0 – 100 dB

• Interval attenuator: 1 dB

• Tipe display: TFT

• Resolusi display: 640 × 480

• Power supply: Lithium accumulator

• Tegangan baterai: 11,1 V

• Waktu operasi: ≥ 8 jam

• Dimensi unit elektronik: 260 × 166 × 80 mm

• Berat unit elektronik: ± 1,8 kg

• Suhu operasi: -10 hingga +55 °C

Aplikasi Penggunaan Ultrasonic Flaw Detector A1550 INTROVISOR

Ultrasonic Flaw Detector A1550 INTROVISOR direkomendasikan untuk:

• Inspeksi sambungan las

• Deteksi korosi, retakan, dan stratifikasi internal

• Identifikasi dan pengukuran cacat pada logam dan plastik

• Pengukuran ketebalan material

• Pencitraan struktur internal objek secara real-time

• Inspeksi menggunakan gelombang geser dan longitudinal

• Pengujian dengan resolusi dan sensitivitas tinggi

• Penyimpanan hasil pemindaian sambungan las (C-Scan)

• Visualisasi cacat berorientasi vertikal

Delivery Kit

Paket standar Ultrasonic Flaw Detector A1550 INTROVISOR meliputi:

• A1550 INTROVISOR – Ultrasonic Flaw Detector (Tomograph)

• Antenna array M9065 4.0V60R40X10CS

• Antenna array M9060 4.0V0R40X10CL

• Antenna array M9170 4.0V70R26X10CS

• Transducer S3568 2.5A0D10CL

• Transducer S5182 2.5A65D12CS

• Transducer S5096 5.0A70D6CS

• LEMO 00 – LEMO 00 single cable (1,2 m)

• USB A – Mini B cable

• Power adaptor with cable

• Calibrating sample V2/25

• Soft cover

• Case
