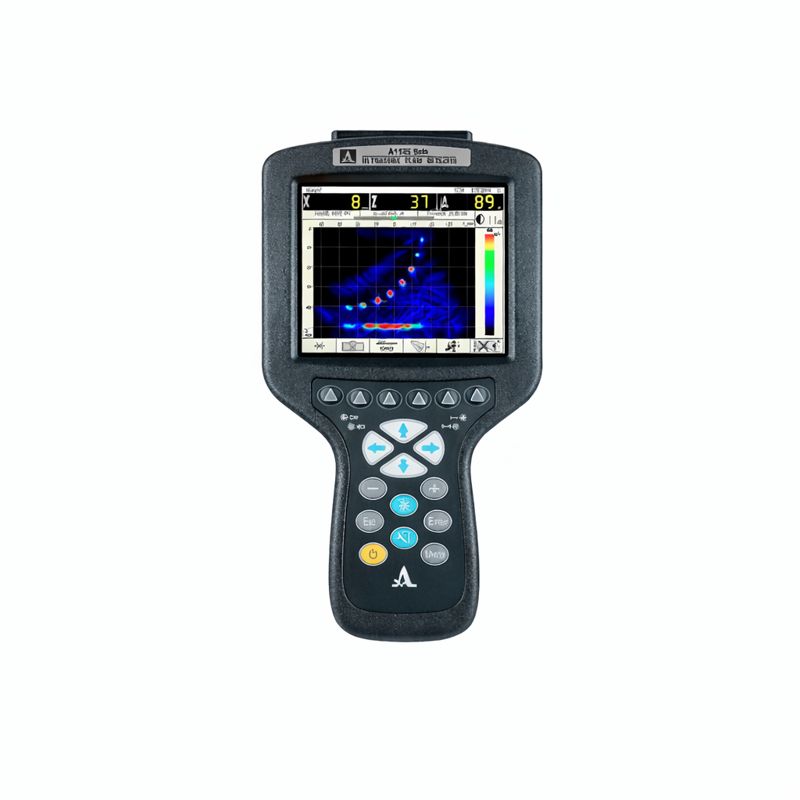

Flaw Detector A1525 SOLO – Phased Array Flaw Detector TFM untuk Inspeksi Ultrasonik Presisi Tinggi

Flaw Detector A1525 SOLO merupakan phased array ultrasonic flaw detector yang ringkas, ergonomis, dan mudah dioperasikan dengan satu tangan. Perangkat ini berbasis Total Focusing Method (TFM) untuk menghasilkan pencitraan inspeksi yang akurat dengan visualisasi dua dimensi (2D) dan tiga dimensi (3D), sehingga memudahkan evaluasi hasil pengujian secara menyeluruh.

Dengan desain ultra-kompak dan housing plastik tahan benturan, A1525 SOLO memiliki bobot hanya 800 gram, memungkinkan penggunaan di area yang sulit dijangkau. Teknologi Multi-SAFT image reconstruction memberikan kemampuan deteksi cacat yang unggul dengan resolusi spasial sangat tinggi, menjadikannya solusi ideal untuk inspeksi ultrasonik presisi.

Perangkat ini dilengkapi INTROVIEW visualization software yang menyediakan fungsi pencitraan dan analisis tambahan untuk interpretasi data inspeksi yang lebih komprehensif. A1525 SOLO juga mendukung visualisasi tomografi volume inspeksi serta pengukuran ukuran cacat secara akurat.

A1525 SOLO disertai dengan dua phased array transducer yang sesuai untuk sebagian besar aplikasi pengujian las ultrasonik standar. Untuk kebutuhan aplikasi lain seperti inspeksi casting dan forging, tersedia opsi penambahan transduser sesuai kebutuhan pengguna.

Fitur Utama Flaw Detector A1525 SOLO

• Phased array flaw detector berbasis Total Focusing Method (TFM)

• Visualisasi inspeksi 2D & 3D dengan resolusi tinggi

• Teknologi Multi-SAFT untuk deteksi cacat presisi

• Desain ringkas dan ergonomis, dapat dioperasikan satu tangan

• Bobot ringan (0,8 kg) untuk area sulit dijangkau

• Dukungan INTROVIEW visualization software

• Cocok untuk inspeksi las, pipa kecil, casting, dan forging

• Sistem fleksibel dengan opsi penambahan transduser

Spesifikasi Flaw Detector A1525 SOLO

• Teknik pemrosesan data Phased Array: Total Focusing Method (TFM)

• Jumlah elemen array / channel: 16

• Frekuensi operasi: 1,0; 1,8; 2,5; 4,0; 5,0; 7,5; 10 MHz

• Dynamic range: 100 dB

• Resolusi & tipe display: 640 × 480 / TFT

• Waktu operasi baterai: ≥ 5 jam

• Dimensi unit elektronik: 260 × 166 × 80 mm

• Berat unit elektronik: 0,8 kg

• Suhu operasi: -10 hingga +55 °C

Aplikasi Penggunaan Flaw Detector A1525 SOLO

Flaw Detector A1525 SOLO direkomendasikan untuk:

• Pengujian ultrasonik las manual dan semi-mekanis

• Visualisasi B-Scan, C-Scan, D-Scan, dan pencitraan 3D

• Pengujian pipa berdiameter kecil

• Inspeksi komponen casting dan forging

• Visualisasi tomografi volume inspeksi

• Pengukuran dan evaluasi ukuran cacat secara akurat

Delivery Kit

Paket standar Flaw Detector A1525 SOLO meliputi:

• A1525 SOLO – TFM Phased Array Flaw Detector (1 unit)

• Antenna array M9065 (4 MHz shear wave, pitch 2,5 mm)

• Antenna array M9170 (4 MHz shear wave, pitch 1,6 mm)

• Net adaptor dengan kabel 110/220V – 15V

• USB A – Micro B cable

• Ultrasonic couplant (botol 4 oz)

• Hard case M20 / Soft cover D12

Download

• Download Catalog – Flaw Detector A1525 SOLO
