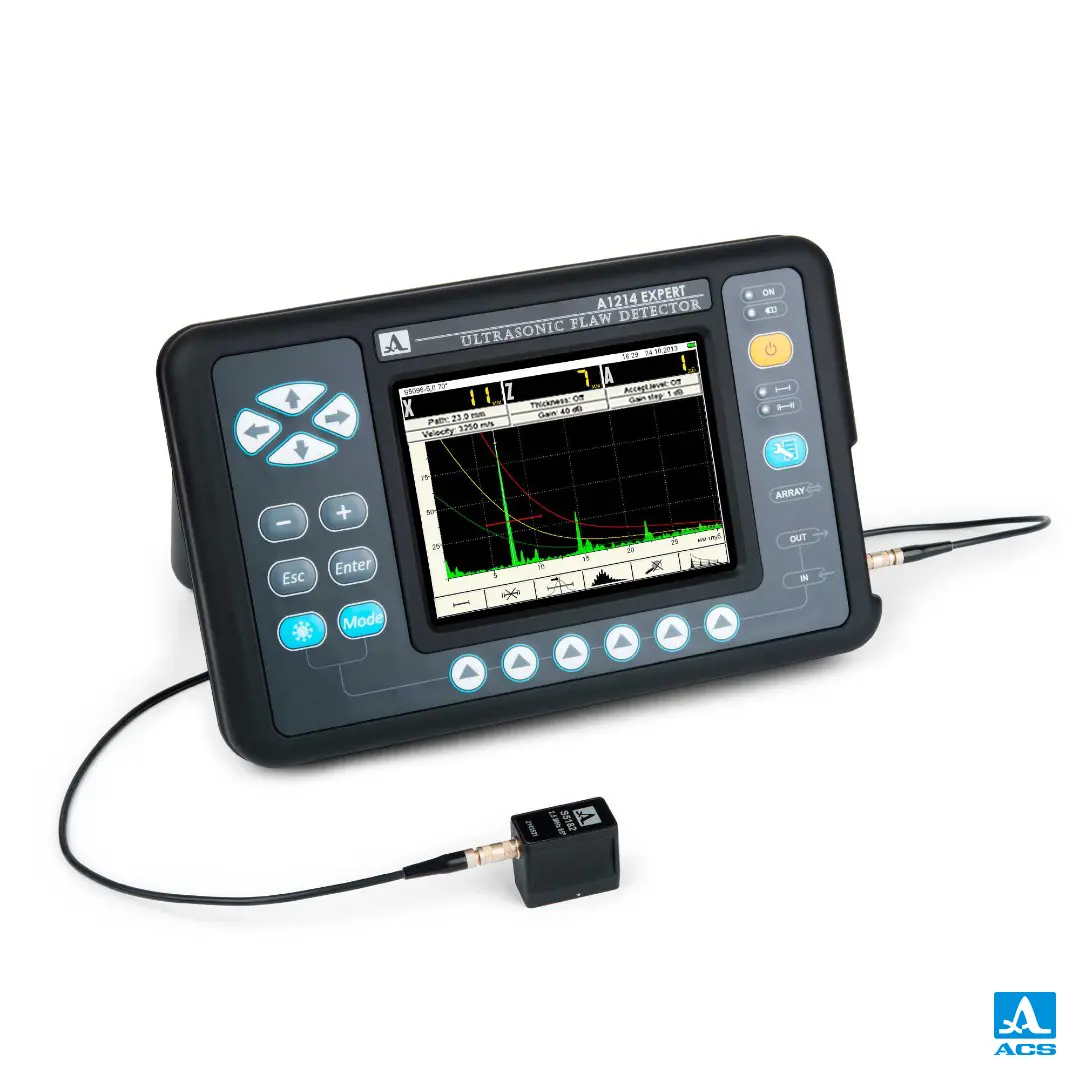

Ultrasonic Flaw Detector A1214 Expert
Ultrasonic flaw detector klasik dengan fitur terkini.
Memiliki layar TFT yang berukuran besar dan dengan kontras serta resolusi tinggi membuat mata tidak gampang lelah saat bekerja diwaktu yang lama.
Memiliki tampilan user friendly dengan beberapa tombol shortcut.
Ultrasonic flaw detector klasik dengan fitur terkini.
Memiliki layar TFT yang berukuran besar dan dengan kontras serta resolusi tinggi membuat mata tidak gampang lelah saat bekerja diwaktu yang lama.
Memiliki tampilan user friendly dengan beberapa tombol shortcut.
Akumulator frost resistance yang bisa dilepas dengan cepat.
A1214 Expert flaw detector memberikan serangkaian fitur unik berkat alur yang sepenuhnya digital :
Sinyal dapat direpresentasikan dalam bentuk yang tidak terdeteksi – sinyal tipe RF (sinyal radio) secara real time, sehingga memungkinkan untuk memeriksa fase sinyal secara detail, melakukan pengujian dengan banyak noise struktural, dan membedakan sinyal dari reflektor terdekat.
Akses cepat ke fungsi kontrol.
Pada mode pengoperasian apa pun, bagian bawah layar dilengkapi menu ikon untuk mengakses pengaturan dan fungsi dengan cepat.
- Pemeriksaan sambungan las.
- Menemukan lokasi korosi, retakan, stratifikasi internal, dan cacat lainnya.
- menemukan dan mengukur cacat (discontinuities dan inhomogeneitis) pada benda logam dan plastik.
- Pengukuran ketebalan.
- TCG digital memungkinkan untuk memodifikasi sinyal, berdasarkan fungsi arbitrer yang diatur oleh 32 titik node. Titik mode diatur, dimodifikasi, dan dihapus pada mode pengeditan khusus TCG. Pengaturan TCG dilakukan untuk mendapatkan pulse dengan ketinggian yang sama dari reflektor yang sama yang memberikan ukuran cacat yang benar melalui seluruh ketebalan objek inspeksi.
- Diagram DGS untuk transduser kristal tunggal menunjukkan tiga kurva pada layar, yang mewakili tingkat penerimaan, pelaporan, dan pemeriksaan. Area diskontinuitas yang setara dievaluasi secara otomatis. Dengan fitur ini Anda menghindari evaluasi manual pada area cacat untuk meningkatkan efisiensi pengujian secara signifikan.
- Kurva DAC menunjukkan tiga kurva di layar, mewakili tingkat penerimaan, pelaporan, dan pemeriksaan. Hal ini memungkinkan Anda memperkirakan dengan tepat validitas cacat yang terdeteksi, sesuai dengan normatif dan metode pengujian ultrasonik saat ini.
SPECIFICATION
| Maximum thickness of the tested object (echo method, steel) | 3000 mm |
|---|---|
| Rated operating frequencies | 0,5 – 15,0 MHz |
| Material ultrasound velocity setting range | 1 000 – 14 999 m/s |
| Operating frequencies deviation from rated | ± 10% |
| Permissible basic measurement accuracy for thickness D with a normal transducer | ±(0,01D+0,2) mm |
| Measurement accuracy for depth defect H with a normal transducer | ±(0,01H+0,2) mm |
| Flaw coordinate measuring range (on steel) with an angled transducer 650 depth H | 3 – 1300 mm |
| Permissible basic flaw coordinate measuring accuracy with an angled transducer 650 depth H | ±(0,03H+1) mm |
| Flaw coordinate measuring range (on steel) with an angled transducer 700 depth H | 3 – 500 mm |
| Permissible basic flaw coordinate measuring accuracy with an angled transducer 700 depth H | ±(0,03H+1) mm |
| distance on surface L | ±(0,03L+1) mm |
| Gain regulation range | from 0 to 100 dB |
| Dynamic TGS range, not less than | 20 dB |
| Rated battery voltage | 11,1 V |
| Operating time at normal weather conditions, not less than | 8 h |
| Operating temperature range | from -30 to +55ºC |
| Display type | color TFT |
| Display resolution | 640 х 480 pixels |
| Electronic unit size | 258 х 164 х 110 mm |
| Weight with batteries | 1,8 kg |

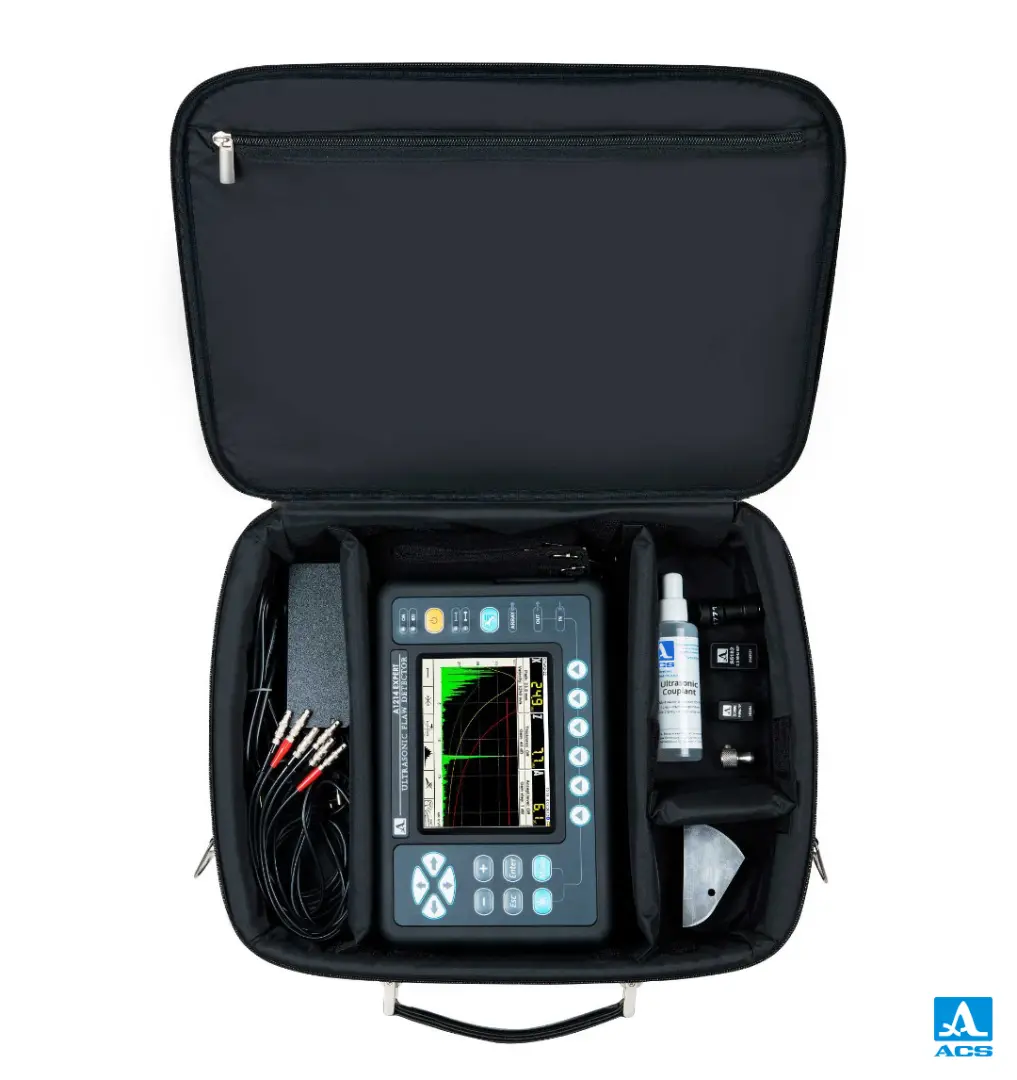

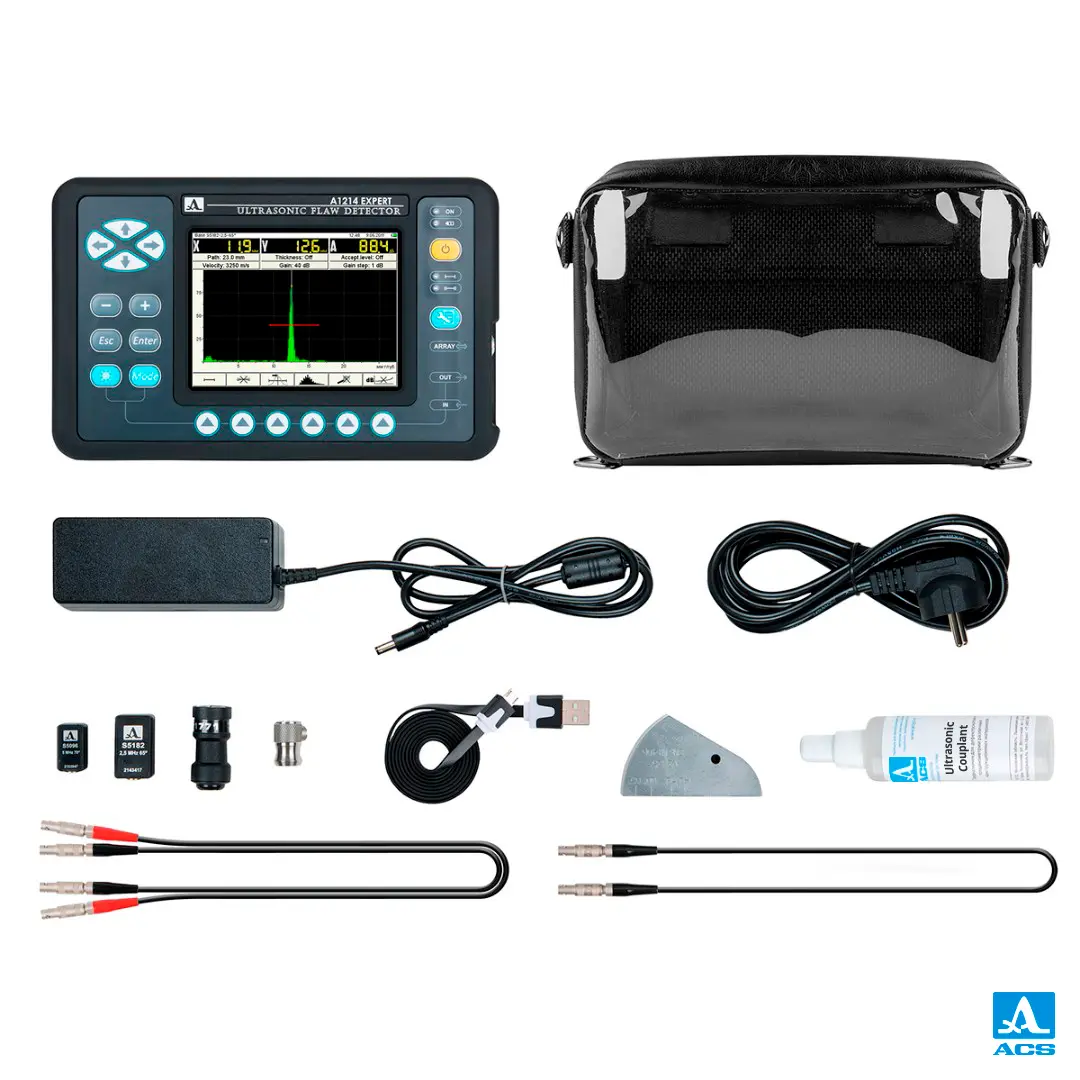

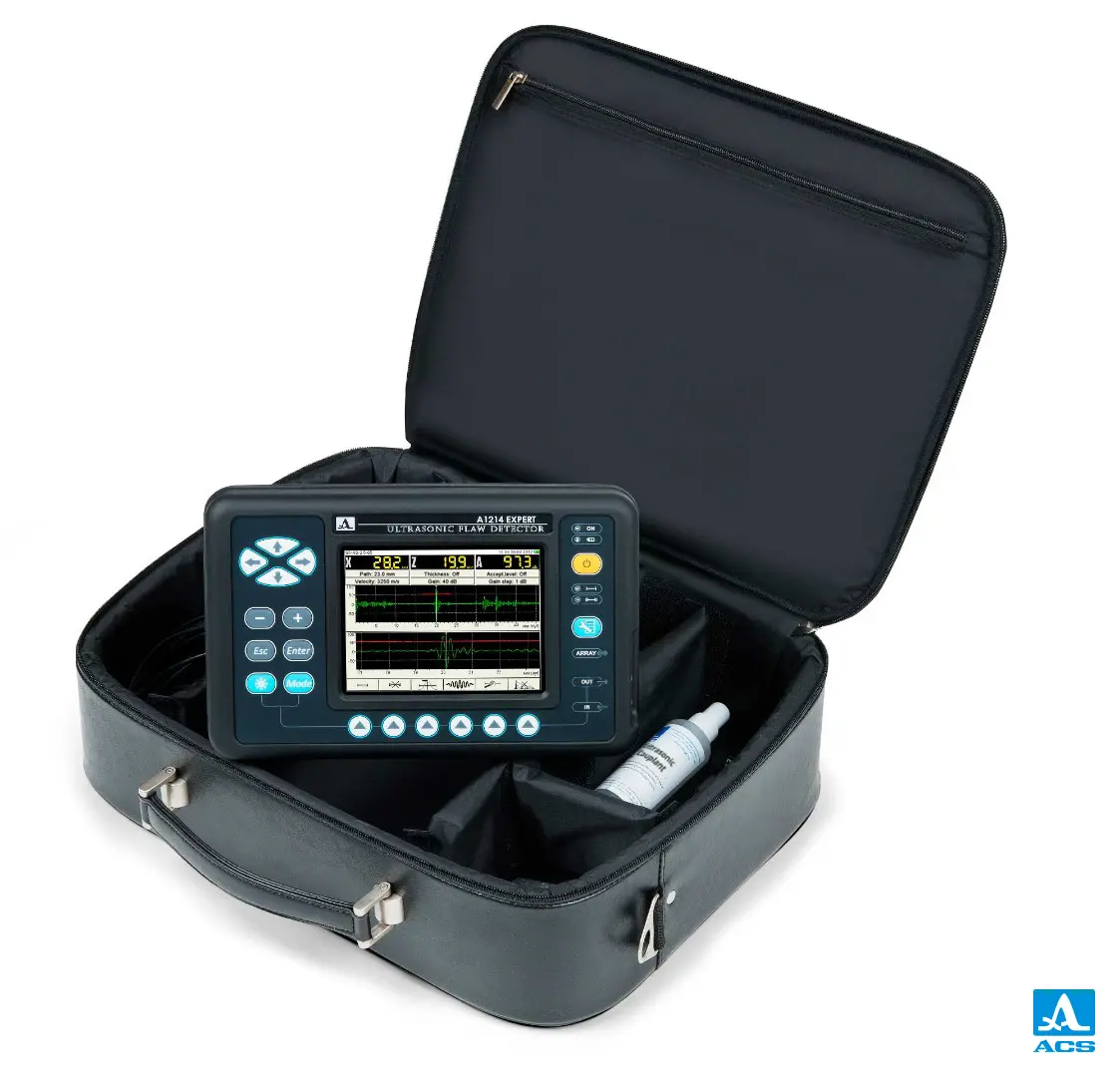

DELIVERY KIT
• A1214 EXPERT – ultrasonic flaw detector
• D1771 4.0A0D12CL transducer
• S3568 2.5A0D10CL transducer
• S5182 2.5А45D12CS transducer
• S5096 5.0А45D6CS transducer
• LEMO 00 – LEMO 00 double cable,1,2 m
• LEMO 00 – LEMO 00 single cable,1,2 m
• Network adapter, cable
• Kabel USB
• Sampel kalibrasi V2/25
• Soft cover
• Tas
Untuk informasi pengiriman & ketersediaan produk, hubungi kami di :
📧 Email: [email protected]
📞 Telepon Kantor: (021) 8690-6782 | (021) 8690-6783
📱 WhatsApp / HP: 0813-9838-7525 | 0816-1740-8900
