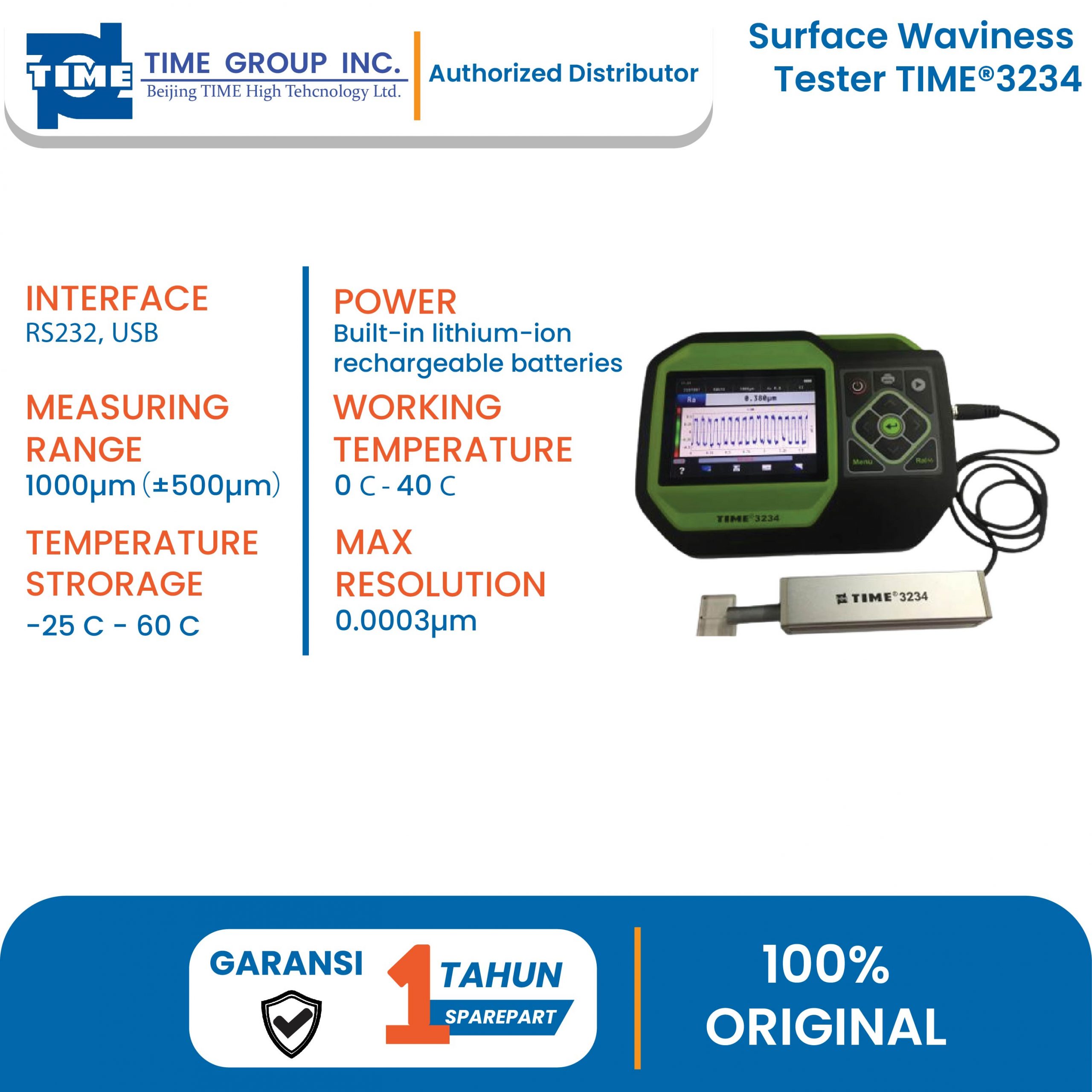

Surface Waviness Tester TIMEĀ®3234
TIMEĀ®3234 adalah alat penguji gelombang permukaan stylus portabel, cocok untuk pengujian di bengkel, laboratorium, pusat metrologi dan lain-lain. Dapat mengukur kekasaran, gelombang dan profil utama. Hasil pengujian dapat ditampilkan secara digital dan grafis pada layar LCD, atau output ke printer. Itu juga dapat terhubung ke komputer untuk analisis data melalui perangkat lunak khusus.
Description
- Menggunakan sistem operasi Linux. Akurasi perhitungan tinggi, kecepatan pemrosesan data yang cepat, dan antarmuka pengguna yang ramah.
- Desain terpisah untuk pengoperasian yang mudah.
- Desain portabel, mudah dibawa.
- Alat ini dapat mengukur kekasaran permukaan, waviness dan profil utama.
- Alat ini memiliki rentang pengukuran lebar 1000Ī¼m dan panjang penelusuran maksimum hingga 50mm.
- Layar LCD TFT 5,7 inci untuk menampilkan kurva evaluasi dengan jelas.
- Dengan layar Sentuh untuk dengan cepat mengatur kondisi pengukuran di layar.
- Operasi mouse didukung.
- Simpan 10.000 kelompok kondisi pengukuran dan data.
- Data pengukuran dapat disimpan dalam disk U.
- Pengukuran dengan atau tanpa selip.
- Cetak parameter pengukuran dan kurva profil.
- Dilengkapi dengan perangkat lunak analisis lanjutan opsional.
- Sesuai dengan standar kekasaran termasuk ISO4287-1997, JIS 0601: 2001; ANSI; SEP1941-2012.
Spesifikasi
| Item | Description |
| Profile | R, W, P, R-Motif, W-Motif |
| Measuring parameters | See theĀ Table 1Ā below |
| Filter | Gauss, 2RC |
| Cutoff l | 0.08mm, 0.25mm, 0.8mm, 2.5mm, 5mm, 8mm, 10mm |
| Evaluation length ln | (1-5)l |
| Measuring range | 1000Ī¼mļ¼Ā±500Ī¼mļ¼ |
| Max. resolution | 0.0003Ī¼m |
| Tracing length | 50mm |
| Tolerance | Ā±5%(Skid), Ā±10%(Skidless) |
| Repeatability | 1.5%(Skid)ļ¼3%(Skidless) |
| Storage | 10000 groups of measuring conditions and data |
| Interface | RS232ļ¼USB |
| Power | Built-in lithium-ion rechargeable batteries /Ā External power adapter |
| Working temperature | 0āļ½40ā |
| Storage temperature | -25āļ½60ā |
| Humidity | <90ļ¼ |
| Main unit dimension | 260mmĆ210mmĆ68mm |
| Main unit weight | 1.5Kg |
| Driver dimension | 195.5mmĆ60mmĆ122mm |
| Driver weightĀ (with portable stand) | 1.58Kg |
| Power adapter | Input: 100 Vļ½240VACļ¼50/60Hz;Ā Output: 9Vļ¼3A |
Standard Delivery
| Main unit | 1 pc |
| Driver | 1 pc |
| Standard pickup | 1 pc |
| Portable stand | 1 pc |
| MiniUSB cable | 1 pc |
| Template | 1 pc |
| Power adapter | 1 pc |
| User Manual | 1 copy |
Table 1
| Standard | Profile Curves | Parameters |
| ISO1997 | R | Raļ¼Rqļ¼Rzļ¼Rpļ¼Rvļ¼Rsk, Rku, Rc, RPcĀ ļ¹”, RSm, Rā³q, Rmrļ¹”, Rmr(c)ļ¹”, RĪ“cļ¹”,
Rt, Rz1max,Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo |
| P | Pa, Pq, Pz, Pp, Pv, Psk, Pku, Pc, PPcļ¹”, PSm, Pā³q, Pmrļ¹”, Pmr(c)ļ¹”, PĪ“cļ¹”,
Pt, Pz1max |
|
| W | Wa, Wq, Wz, Wp, Wv, Wsk, Wku, Wc, WPc1, WSm, Wā³q, Wmrļ¹”, Wmr(c)ļ¹”,
WĪ“cļ¹”, Wt, Wz1max |
|
| JIS2001 | R | Ra, Rq, Rz, Rp, Rv, Rsk, Rku, Rc, RSm, RzJIS, Rā³q, Rmrļ¹”, Rmr(c)ļ¹”, RĪ“cļ¹”, Rt |
| P | Pa, Pq, Pz, Pp, Pv, Psk, Pku, Pc, PSm, PzJIS, Pā³q, Pmrļ¹”, Pmr(c)ļ¹”, PĪ“cļ¹”, Pt | |
| W | Wa, Wq, Wz, Wp, Wv, Wsk, Wku, Wc, WSm, WzJIS, Wā³q, Wmrļ¹”, Wmr(c)ļ¹”,
WĪ“cļ¹”, Wt |
|
| ANSI | R | Ra, Rq, Rz, Rp, Rv, Rsk, Rku, RPcļ¹”, RSm, Rā³a, Rā³q,Htpļ¹”, tpļ¹”, Rt, Rmax, Rpm |
| W | Wa, Wq, Wz, Wp, Wv, Wsk, Wku, WPcļ¹”, WSm, Wā³a, Wā³q,Htpļ¹”, tpļ¹”, Ā Wt,
Wmax, Wpm |
