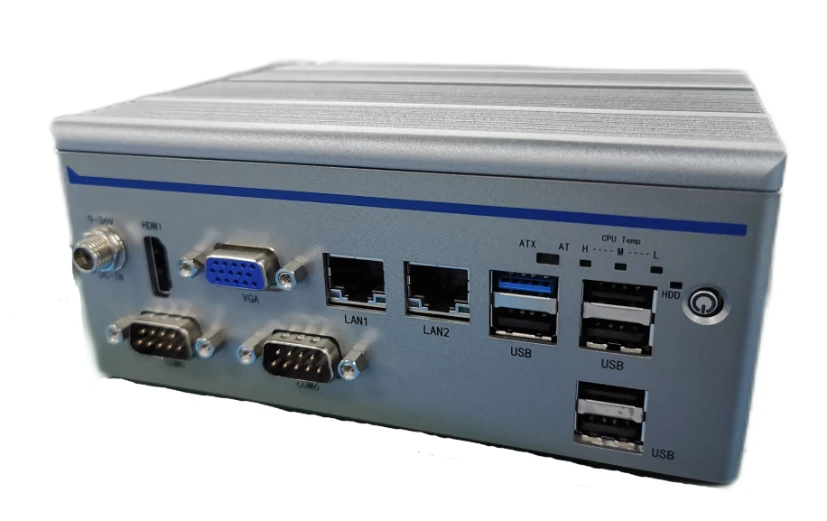

KMDA-3302｜Embedded Box PC

CPU

Intel® Tiger lake U Soc CPU (core i3-1115G4/i5-1135G7/i7-1165G7, Celeron 6305E)

 Memory

1*DDR4 SO-DIMM slot, support 3200MHz, up to 32GB

Expansion

1*full size Mini PCIe，with PCIe X1+USB2.0 signal，support for CAN2.0 and other functional expansion modules, can automatically detect and switch to mSATA

1*M.2 3042/3052 B-Key, with SIM card slot，PCIe X1+USB2.0 signal，supports wireless function modules such as 4G LTE or 5G NR

1*M.2 2230 E-Key with PCIe X1+USB2.0 signal, supports WiFi/BT module and other functional expansion modules

Graphics

Intel UHD Graphics or iRIS® Xᵉ Graphics , DirectX12.1, OpenGL 4.6 and OpenCL 3.0, HDMI max res. 4096×2304@60Hz

LAN

2*Intel I210AT, 10/100/1000Mbps adaptive，supports WOL

Storage

2*Full Size mSATA, up to SATA6.0 Gbps, one is PCIeX1 signal automatic detection option

I/O Interface

2*LAN；1*HDMI；2*USB3.2 (TypeA gen2.0) , up to 10.0Gbps，2*USB2.0 (TypeA)；

2*COM（1*RS232/422/485 select and change modes through a dial switch, 1*RS232）；1*MIO (optional support for built-in functional module interface expansion, such as CAN module）；1*8bit DIO (2*5Pin Phoenix terminal)；1*SIM card slot

LED

1*Power LED, 3*CPU temp LED（Red is warning , Yellow is high, Green is  normal）

Control SW

1*Power button w/LED，1*Remote SW, 1*AT/ATX SW, 1*Clear CMOS SW, RS232/422/485 mode conversion switch for COM1

Power supply

DC 9-36V, 1*3-pin phoenix term, with short circuit, over voltage and over current protection

TDP: TBD

Watchdog timer

Watchdog timeout programmable via software 1 to 255 second

OS Support

Windows 11*IoT enterprise， Windows 10*IoT enterprise，Android，SUSE，Ubuntu，Wind River，Red Hat*Enterprise，Wind River VxWorks*7，Yocto

Mechanical

SGCC chassis

Color

Industrial gray

Mounting

Desk mounting with anti-vibration non-slip foot pads, opt Din-Rail mounting

Dimension

(L*W*H)：172*116*54mm（Including Desk mounting parts）；144.8*125.22*50（Including Din-Rail mounting parts）；

144.8*116*50（Excluding mounting parts）

Net weight

0.89 KG

Operating temperature

-20～60℃,  wide temp SSD, airflow

Storage temperature

-40°C~85°C

Storage humidity

10~95%@40°C, Non-condensing

Vibration

5grms/5~500Hz/  random/in  working(SSD);  1grms/5~500Hz/random/in working(HDD)

Shock

50g peak acceleration(11ms duration)(SSD); 20g peak acceleration(11ms duration)(HDD）

EMC and Certification

CE/FCC Class A
