Alat Ukur Ketebalan A1270 EMAT Thickness Gauge
Alat pengukur ketebalan dengan teknologi EMA (Electromagnetik Acoustic) yang dirancang untuk mengukur ketebalan benda yang terbuat dari baja dan campuran logam tanpa menggunakan cairan penghubung.
Keuntungan besar dari teknologi baru ini adalah tidak adanya magnet permanen pada transduser EMA, sehingga memungkinkan menghindari adhesi kuat transduser ke permukaan benda yang terbuat dari baja ferromagnetik; memungkinkan pemindaian objek yang sedang diperiksa, dan mencegah serpihan logam menempel pada pelindung transduser, sehingga memperpanjang umur pakainya.
Pengukuran ketebalan dinding pipa baja dan material berbahan baja, bagian dan sambungan yang terbuat dari logam dan campuran logam lainnya tanpa menggunakan cairan penghubung dan tanpa melakukan pretreatment pada permukaan uji.
Pengukuran ketebalan produk lembaran.
Pengukuran ketebalan bagian bawah kapal tanpa pretreatment pada permukaan.
Evaluasi tingkat anisotropi material.
Solusi teknis inovatif membebaskan desain transduser EMA dari magnet permanen yang kuat sehingga mereka digantikan dengan elektromagnet berdenyut. Ini menghilangkan efek adhesi kuat transduser pada material ferromagnetik, serta memastikan operasi aman transduser dan menyederhanakan prosedur pemindaian, sehingga mempermudah penggunaan praktis alat pengukur ketebalan selama pemeriksaan ultrasonik manual.
Pengukuran ketebalan objek logam melalui pelapisan korosif dan cat hingga ketebalan 1,5 mm. Layar instrumen menampilkan nilai ketebalan objek logam tanpa mempertimbangkan pelapisan jika ketebalan pelapisan adalah 1,5 mm dan nilai ketebalan objek yang diperiksa adalah hingga 15 mm.
Pemindaian objek yang sedang diperiksa.
Apertur kecil transduser EMA (8 mm) memungkinkan pemeriksaan pipa berdiameter kecil (mulai dari 15 mm).
Menampilkan hasil pengukuran dalam bentuk nilai digital atau dalam bentuk grafis A-Scan dari sinyal.
Mode B-Scan untuk menampilkan profil objek yang diperiksa pada layar instrumen.
SPECIFICATION
| Range of measurable thickness values: | 1 – 200 mm (depending on transducer) |
|---|---|
| Operational frequencies range | 2.5 – 5.0 MHz |
| The main accuracy of Х thickness measurement, mm, not worse than: | ±(0.01X+0.02) |
| Velocity range | 1 000 – 9 999 m/s |
| Size and type of the display | 3.5´´ TFT, antiglare, color |
| Number of recordable results | 50 000 measurements |
| 4 000 A-Scans Nominal accumulator voltage | 13.2 V |
| Period of continuous operation of the instrument powered by the accumulator, no less than | 9 h |
| Instrument-PC communication interface | USB |
| Overall dimensions of the electronic unit, mm | 190x87x40 |
| Weight of the electronic unit, no more than | 900 g |
| Operating temperature range | from – 30 to +50 ºC |
DELIVERY KIT
• А1270 – EMA thickness gauge electronic unit
• EMA transducer with a built-in cable S3850 5.0A0D8ES
• Net adaptor with cable 220V-15V
• USB A – Micro B cable
• Case
ADDITIONALLY
• EMA transducer S7394 2.5A0R10Х10ES
• EMA transducer S7392 3.0A0D10ES
• Connector 2K-LEMO 00 for EMA transducers (S73 series)
• Movable capsule for EMA transducers (S73 series)
Untuk informasi pengiriman & ketersediaan produk, hubungi kami di :
📧 Email: [email protected]
📞 Telepon Kantor: (021) 8690-6782 | (021) 8690-6783
📱 WhatsApp / HP: 0813-9838-7525 | 0816-1740-8900
Related products

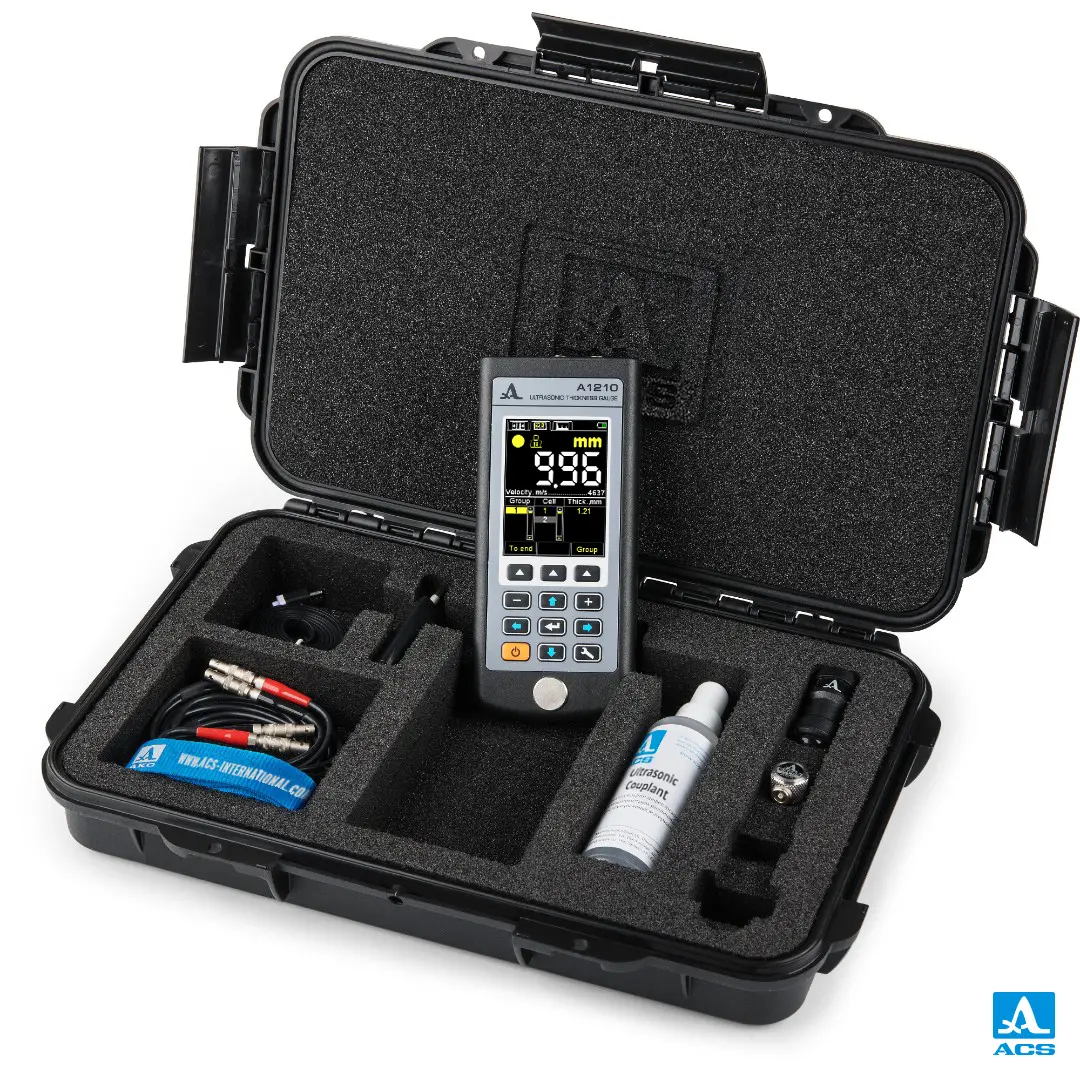

Alat Pengukur Ketebalan Logam A1210 Ultrasonic Thickness Gauge
