Alat Uji Universal Product Serial : QC-501M2F, 502M2F, 503M2F (100 ~300kN)QC-501M2F, 502M2F, 503M2F UNIVERSAL materials testing machine Confirm to ISO 7500-1, ASTM E4 , ASTM D-76, DIN5122 , JIS B7721/B7733 , EN 1002-2, BS1610,GB T228 Standard
Confirm to ISO 7500-1, ASTM E4 , ASTM D-76, DIN5122 , JIS B7721/B7733 , EN 1002-2, BS1610,GB T228 Standard
Model serial ini mampu melakukan uji kapasitas di atas 100KN. QualifyASTM、ISO、JIS、GB standar dengan material dan produk akhir. Struktur rangka kaku tinggi dan pasokan suku cadang transmisi motor servo presisi yang menawarkan pengoperasian alat berat yang stabil untuk UTM kami. Cocok untuk industri plastik, Tekstil, Logam, Arsitektur. Juga menyediakan lingkungan pengujian yang tenang dan hasil pengujian akurasi tinggi.
Gunakan perangkat lunak pengujian M2F spesialis Cometech yang menggunakan komputer Person Windows 7/8. Dapat melakukan uji tarik, uji kompresi, uji tekuk dan segala jenis pengujian. Perangkat lunak dengan multi-bahasa ini sangat mudah dioperasikan. Ia juga memiliki semua jenis satuan metrik, grafik waktu nyata dan juga menyediakan data uji analisis lengkap yang tes akhir dapat melakukan berbagai analisis material.
Desain pemisahan UTM dan pengontrol membuat fitur Pemeliharaan lebih mudah. Secara efektif mengurangi biaya perawatan, juga memperpanjang umur mesin.
Kecepatan sistem M2F mampu 0,0001-375mm/menit untuk meningkatkan jangkauan pengujian. Dan memenuhi lebih banyak persyaratan standar.
Industri：Plastik, Tekstil, Logam dan Arsitektur.
Spesifikasi
Aksesoris
Fungsi Perangkat Lunak
Antarmuka Perangkat Lunak
Spesifikasi
| Model | 501M2F | 502M2F | 503M2F |
|---|---|---|---|
| Maks. Kapasitas | 300 kN | 200 kN | 100 kN |
| Satuan |
Gaya : gf, kgf, lbf, N, kN, ozf, tonf(SI), ton(panjang), tonf(pendek) Tekanan : Kpa, |
||
| Resolusi Paksa | 1/100.000 ( 31 bit) | ||
| Akurasi sel beban | ±1% di bawah kisaran 2-100% kapasitas sel beban (Ada sel beban opsional dengan akurasi lebih tinggi) |
||
| Uji pukulan (tanpa pegangan) | 1100mm | ||
| Resolusi goresan | 0,0001mm | ||
| Spasi antar kolom | 550mm (680mm, 800mm opsional) | ||
| Kisaran kecepatan | 0,0001 ~ 330 mm/menit | 0,0001~375mm/menit | |
| Presisi kecepatan | Modus kecepatan tinggi | ||
| 0,02 ~ 330mm/menit | 0,2 ~ 375 mm/mnt | ||
| Modus kecepatan rendah | |||
| 0,0001 ~ 1 mm/menit | 0,0001 ~ 2 mm/menit | ||
| Port PC | RJ45(TCP/IP)(Hubungkan perangkat lunak opsional) | ||
| Tingkat pengambilan sampel data | 1200Hz (Maks.) | ||
| Perlindungan keamanan perangkat keras | batas atas, batas bawah, tombol berhenti darurat | ||
| Tipe motorik | Motor servo | ||
| Kekakuan Bingkai | 562 kN/mm | 171 kN/mm | |
| Fitur |
※Pembacaan otomatis informasi fitur sel beban |
||
| Sumber Daya listrik | 3 fase200~240 VAC,30 A | 3fase200~240 VAC,20 A | Fase sinyal 200~240 VAC, 10 A |
| Dimensi Mesin | 145x66x235cm | 135x60x220cm | |
| Berat Mesin | 1250kg | 1250kg | 800kg |
Aksesoris
(1) Pegangan & Sel Beban
Setiap pengujian akan memerlukan pegangan pengujian dan aksesori yang berbeda untuk industri plastik, logam, biomedis, komposit, elastomer, komponen, otomotif, dirgantara, tekstil, dan aplikasi lainnya.
★Pegangan tarik
★Pegangan kompresi
★Pegangan lentur
★Pegangan terkelupas/sobek
★Pegangan gesekan film
★Load cell
(2) Penampil
1. Diadopsi dengan layar sentuh Warna TFT 7 inci
2. Cina, Inggris, Jepang, Tiga bahasa berbeda dapat dipilih.
3. Tampilan Data: Gaya, Tegangan, Torsi, Perpindahan, Waktu
4. Pengaturan pengujian, dapat mengatur kecepatan pengujian, arah pengujian, pengembalian posisi otomatis, titik henti mesin berhenti.
5. Analisis data, dapat membaca gaya maksimal, gaya dalam, gaya titik putus dan lain sebagainya.
6. Dapat menjadi kalibrasi yang berdiri sendiri.
7.Berbagai pengaturan kondisi penghentian mesin (gaya, perpindahan, waktu, perpanjangan).
8.Dapat dikembalikan ke keadaan pabrik asli.
9. Pemilihan unit dapat berupa unit Metrik, unit Imperial
10. Perjalanan berlebih, perlindungan beban berlebih, dan penghentian mesin lembur
11. Dapat menyimpan hingga 50 data, fungsi data penyimpanan USB.
12. Mendukung beberapa set sumber sinyal.
(3) Ekstensometer
|
|
 |
|||
| QC-557 Ekstensometer pendek Cocok untuk perpanjangan di bawah 50% |
QC-551 Ekstensometer perjalanan panjang
|
|||
Fungsi Perangkat Lunak
1. Kecepatan sampel data lebih cepat dapat diatur hingga 1200 Hz
2. Metode operasi: Kontrol terkomputerisasi penuh untuk menjalankan tes atau kontrol tombol Jog
3. Kompatibel dengan sistem Window 7 /8
4. Perangkat lunak memiliki multi-bahasa.
5. Antarmuka untuk TCP/IP
6. Tampilan multi-kurva dan plot real-time
7. Berbagai unit pengukuran tersedia
8. Bentuk fleksibel untuk mengelola database.
9. Bebas memberi nama pada file datanya.
10. Layar pengujian selektif untuk menampilkan data, grafik secara bersamaan.
11. Pemrosesan data: penyimpanan file, pengaturan pemuatan, pencetakan laporan dan perbandingan data.
12. Tampilan grafik: regangan vs perpanjangan, regangan vs waktu dan sebagainya.
13. Uji tarik, uji kompresi, uji lentur, uji kupas…
14. Perlindungan perangkat lunak: Kelebihan beban, perpindahan berlebih, perlindungan lembur
15. Berbagai tindakan pengujian, misalnya timbal balik, mulur, tahan tarik (kompresi), jeda pengujian , uji slip, dll.
16.Modularisasi pengaturan spesimen, memudahkan pengaturan spesimen.
17.Modularisasi kondisi pengujian untuk mengurangi kelalaian dan kesalahan pengaturan buatan.
18. Pengambilan data kunci, dapat mengatur batas atas dan bawah spesifikasi data uji
19. Mendukung beberapa set sinyal I / O, meningkatkan mekanisme pengujian
Antarmuka Perangkat Lunak
| (1) Antarmuka perangkat lunak | (2)Laporan |
 |
|
*Cometech mempunyai hak modifikasi akhir atas spesifikasi produk.
Untuk informasi pengiriman & ketersediaan produk, hubungi kami di :
📧 Email: [email protected]
📞 Telepon Kantor: (021) 8690-6782 | (021) 8690-6783
📱 WhatsApp / HP: 0813-9838-7525 | 0816-1740-8900
Related products
Alat Uji Universal Product Serial : QC-507M1F (100N)QC-507M1F Universal Material Tester Horizontal Type Confirm to ISO 7500-1, JJG475-88, ASTM E4, DIN5122, JIS B7721/B7733, EN 1002-2, BS1610, GB T228 Standard
Alat Uji Universal Product Serial : QC-508D2 (Extended)QC-508D2 (2kN) -Extended Computerized Tensile (Compression) Testing Machines Confirm to ISO 7500-1、ASTM E4、ASTM D-76、DIN5122、 JIS B7721 / B7733、EN 1002-2、BS1610、GB T22BComputerized Tensile (Compression) Testing Machines Standard
Alat Uji Universal Product Serial : QC-526M1FQC-526M1F Universal Materials Testing Machines Confirm to ISO 7500-1, ASTM E4, ASTM D-76, DIN5122, JIS B7721/B7733, EN 1002-2, BS1610, GB T228 Standard

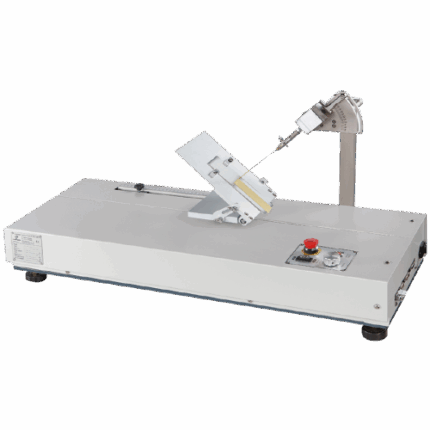

Alat Uji Universal Product Serial : QC-527M2FAdhesion/Release Tester Confirm to FINAT 4 Standard

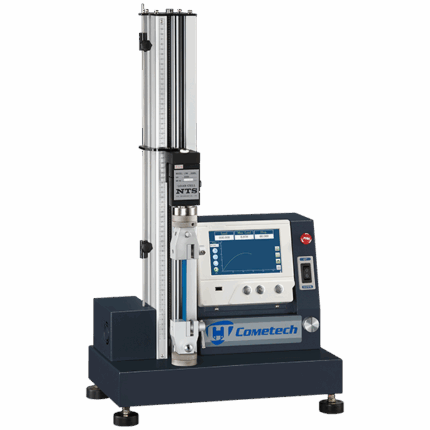

Alat Uji Universal Product Serial : QC-528M1F (500N)QC-528M1F Universal Materials Testing Machines
