Coating Thickness Gauge Probes
Probe Opsional dan Panduan Spesifikasi untuk Pengukur Ketebalan Lapisan.
Description
Optional Probes and Specification Guide for Coating Thickness Gauge

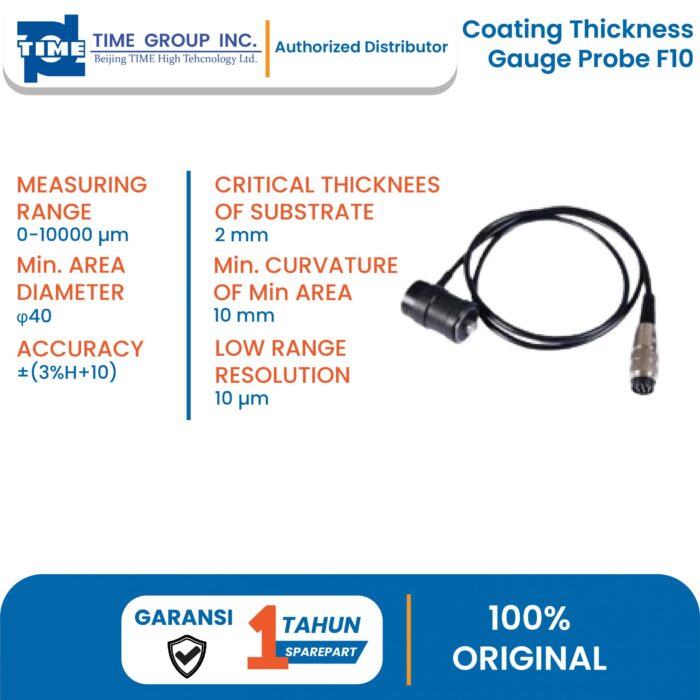

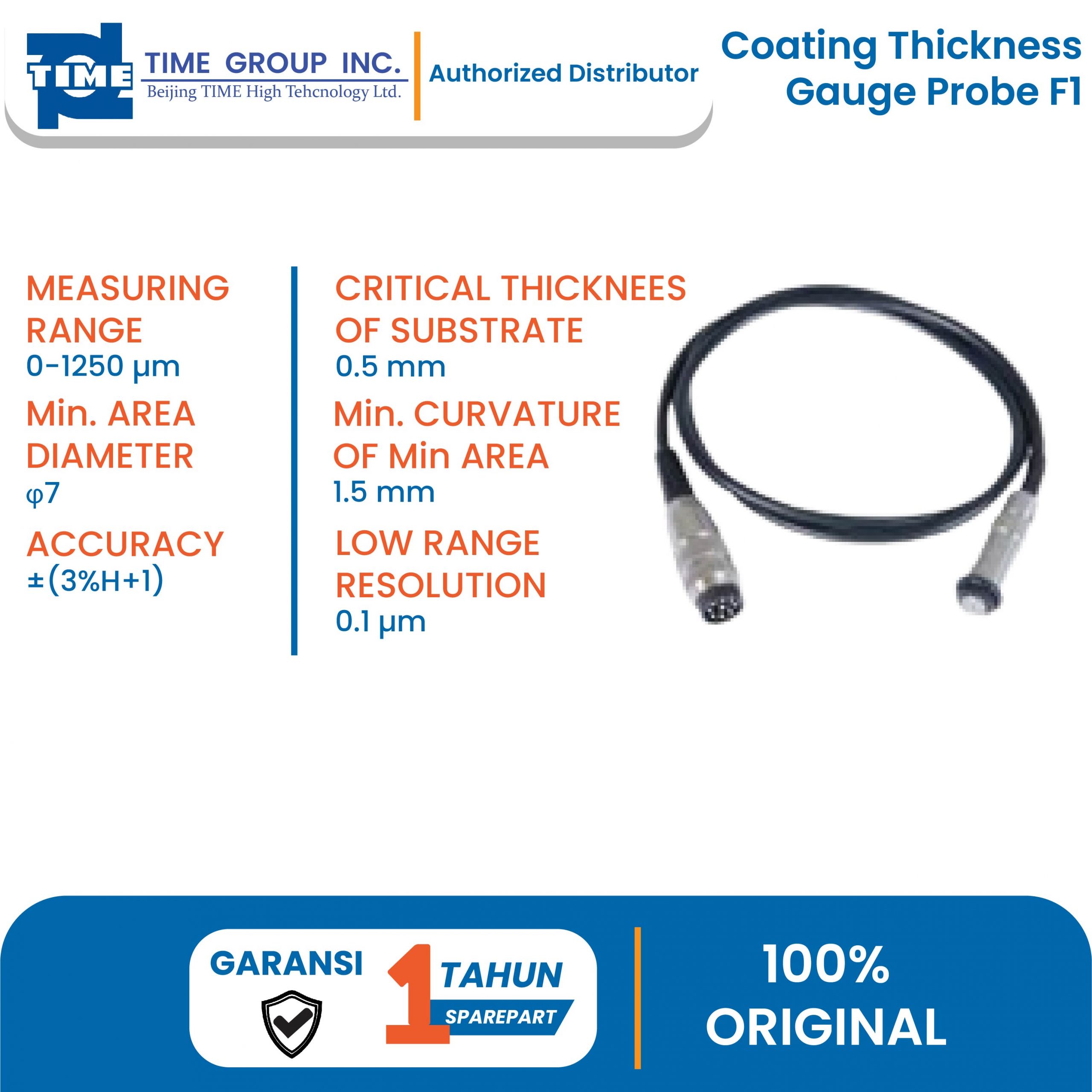

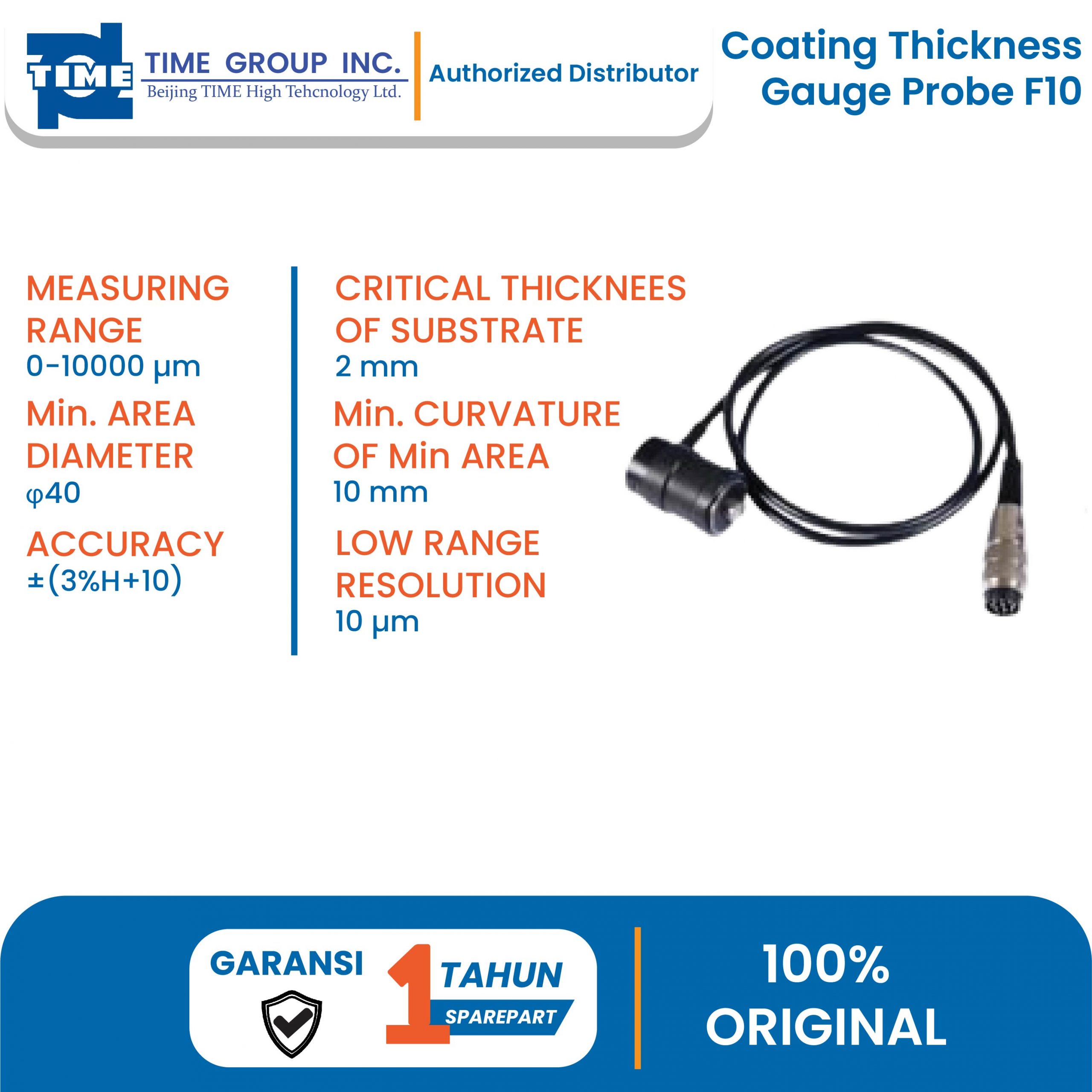

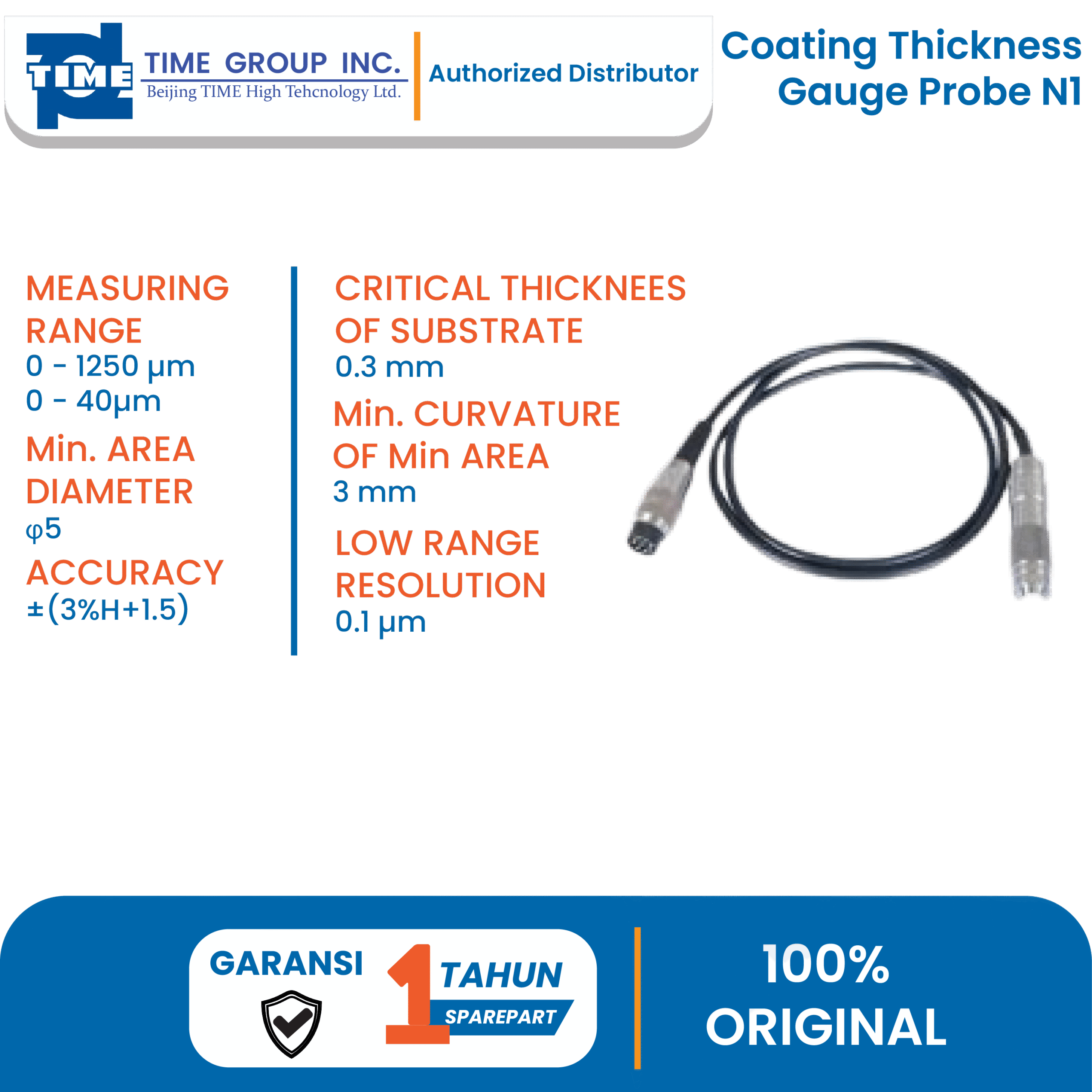

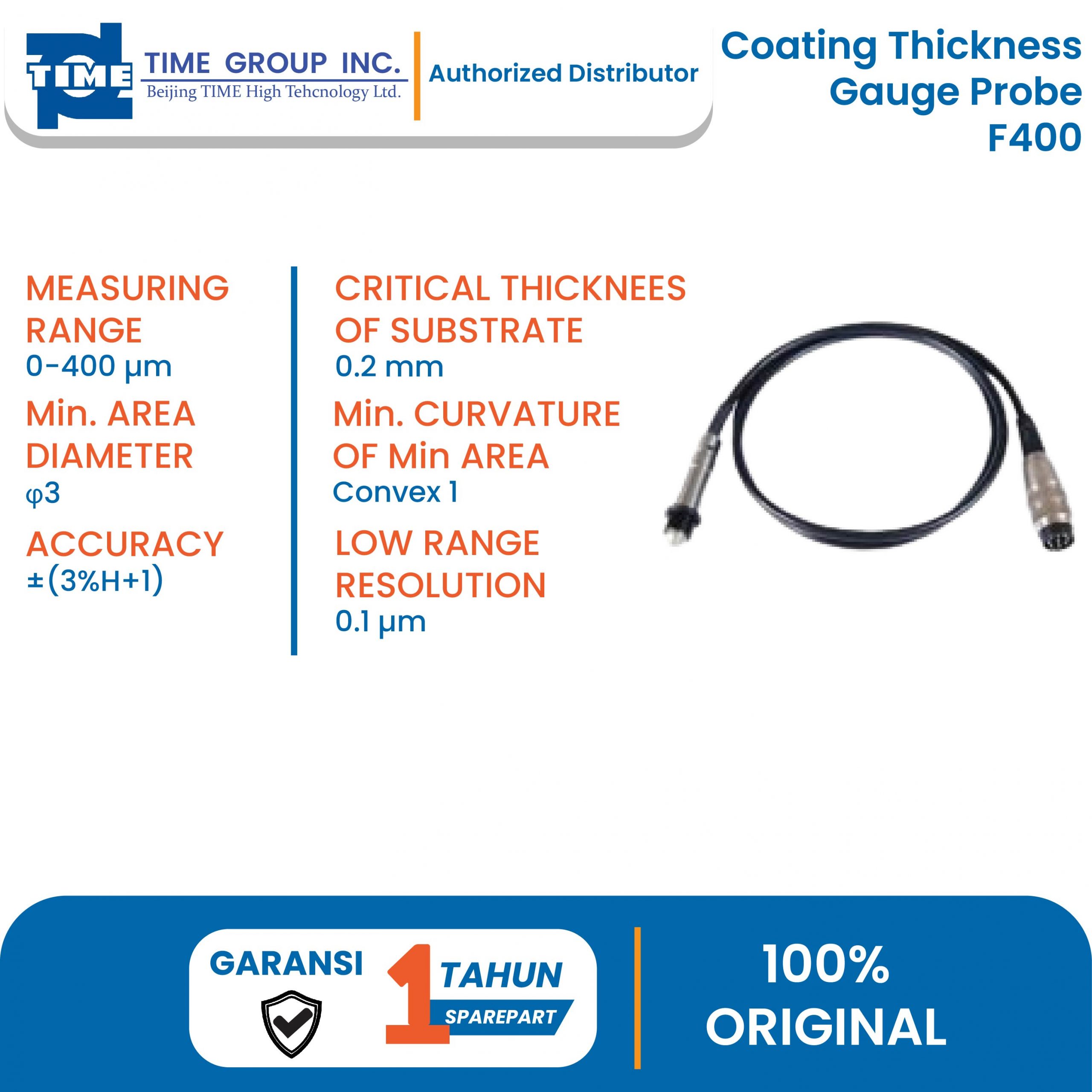

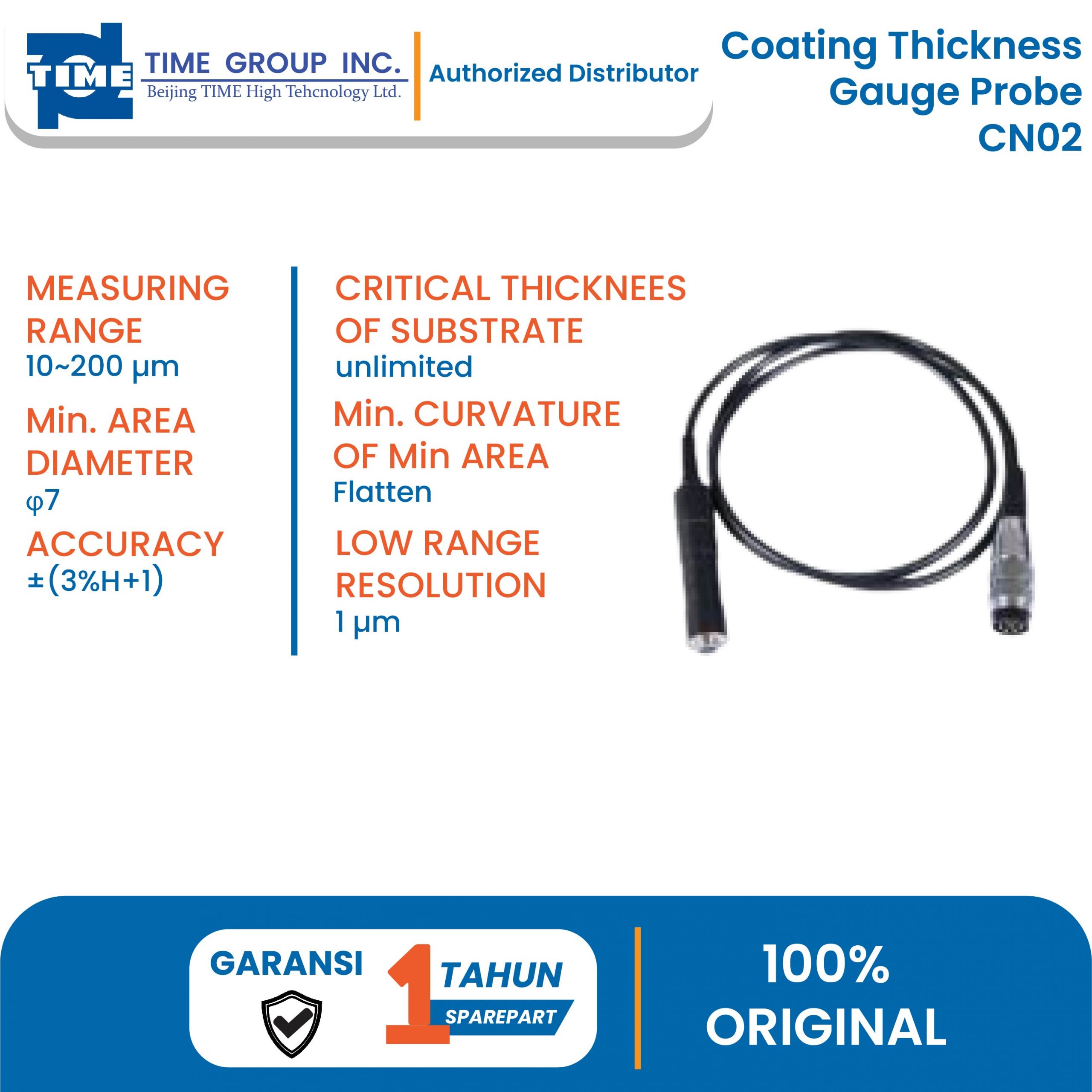

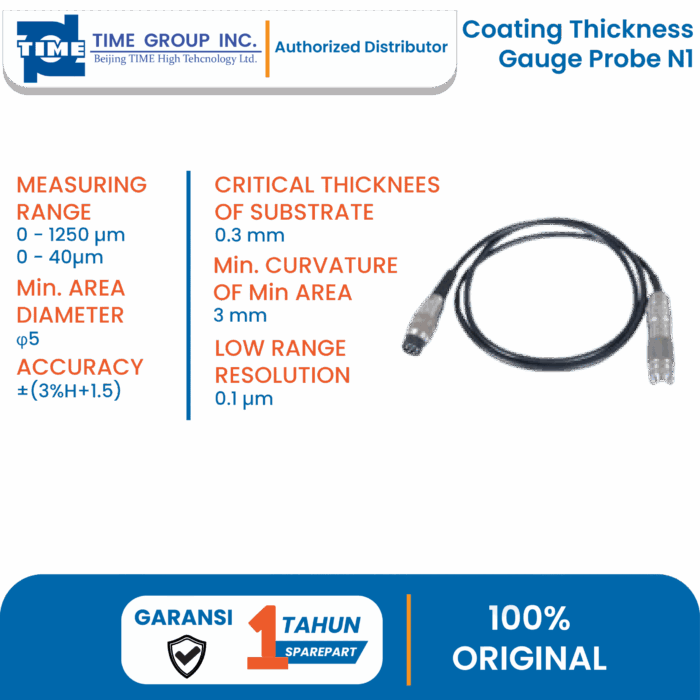

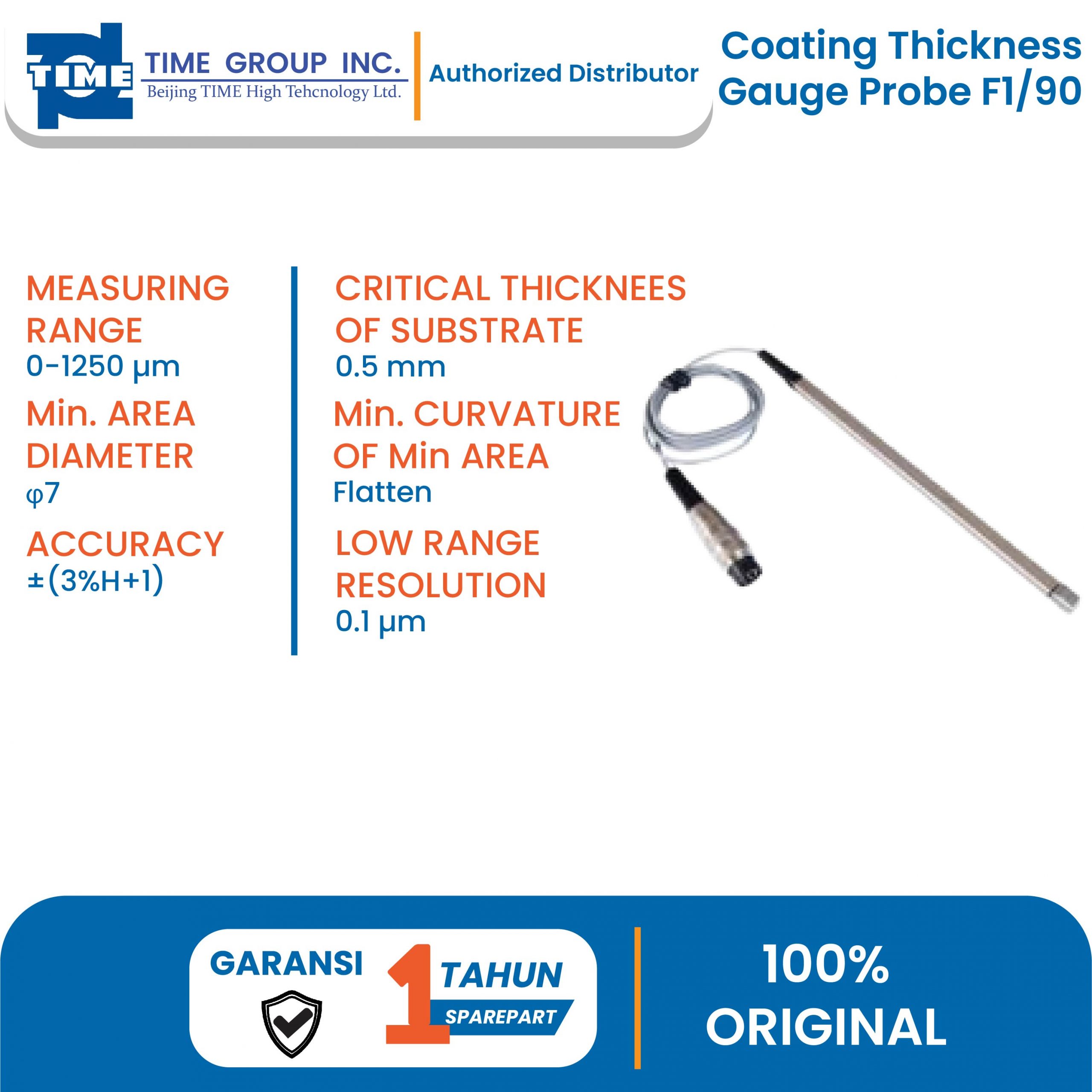

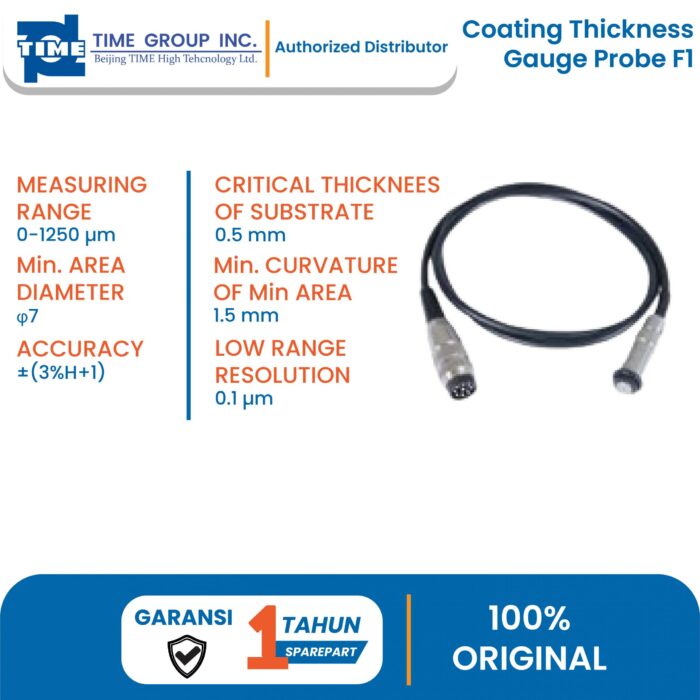

| Probe model | F400 | F1 | F1/90º | F10 | N1 | CN02 | |||||||
| Operating principle | Magnetic induction | Eddy current | |||||||||||
| Measuring range (μm) | 0-400 | 0-1250 |  0-10000 | 0 to 1250 μm 0 to 40μm (for chrome plate on copper) |
10~200 | ||||||||
| Low range resolution (μm) | 0.1 | 0.1 | 10 | 0.1 | 1 | ||||||||
| Accuracy | One-point calibration (μm) | ±(3%H+1) | ±(3%H+10) | ±(3%H+1.5) | ±(3%H+1) | ||||||||
| Two-point calibration (μm) | ±[(1~3)H%+0.7] | ±[(1~3)H%+1] | ±[(1~3)%H+10] | ±[(1~3)%H+1.5] | – | ||||||||
| Measuring conditions | Min curvature of the min area (mm) |
Convex 1 | 1.5 | Flatten | 10 | 3 | Flatten | ||||||
| Diameter of the min area (mm) |
φ3 | φ7 | φ7 | φ40 | φ5 | φ7 | |||||||
| Critical thickness of substrate (mm) |
0.2 | 0.5 | 0.5 | 2 | 0.3 | unlimited | |||||||
Reference Table for Probe selection
| Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Coating
Substrate |
Non-magnetism coatings (Organic Materials) |
Non-magnetism coatings (non ferrous metals) | |||
| Thickness of coating is more than 100 μm | Thickness of coating is less than 100 μm | Thickness of coating is more than 100 μm | Thickness of coating is less than 100 μm | ||
| Steel, iron and other magnetism metal | Diameter of testing area is more than 30 mm | F1 Probe: 0-1250 μm
f-400 probe: 0-400 μm |
F1 Probe: 0-1250 μm
F10 probe: 0-10 μm |
F1 Probe: 0-1250 μm
f-400 probe: 0-400 μm |
F1 Probe: 0-1250 μm
F10 probe: 0-10 μm |
| Diameter of testing area is less than 30 mm | f-400 probe: 0-400 μm | F1 Probe: 0-1250 μm
f-400 probe: 0-400 μm |
f-400 probe: 0-400 μm | F1 Probe: 0-1250 μm
f-400 probe: 0-400 μm |
|
| Copper, Brass, Alumunium, Zinc, Tin and other metallic | Diameter of testing is more than 5 mm | N1 probe: 0-1250 μm | N1 probe: 0-40 μm (for chrome plate on chopper) | ||
| Plastic non metallic substrate | Diameter of testing is more than 70 mm | – | – | CN 02 Probe: 10-200 μm | |
Reviews (0)
Pertanyaan Umum
Shipping and Delivery
Untuk informasi pengiriman & ketersediaan produk, hubungi kami di :
📧 Email: [email protected]
📞 Telepon Kantor: (021) 8690-6782 | (021) 8690-6783
📱 WhatsApp / HP: 0813-9838-7525 | 0816-1740-8900
Â
Related products
Alat Uji Ketebalan Cat Coating Thickness Gauge NOVOTEST TP-1M
Alat Uji Kekebalan Cat
Coating Thickness Gauge NOVOTEST TP-1M adalah pengukur ketebalan untuk mengukur ketebalan berbagai lapisan pada logam, dan dengan probe khusus yang terhubung ke perangkat, pengguna dapat mengukur suhu dan kelembaban udara, suhu permukaan, menghitung titik embun, dan juga mengukur kedalaman alur atau kekasaran permukaan.
Perangkat ini sangat mudah digunakan, siap digunakan langsung, dan tidak memerlukan keahlian pengguna khusus. Jumlah minimum tombol dan menu intuitif menjadikannya perangkat yang ideal untuk pengukuran non-destruktif operasional ketebalan hampir semua lapisan dengan akurasi tinggi.
Alat Uji Ketebalan Cat Digital Surface Profile Gauge NOVOTEST SP-1M
Alat Uji Ketebalan Cat
Pengukur Profil Permukaan Digital NOVOTEST SP-1M dirancang untuk pengukuran profil pada permukaan datar atau melengkung. Juga dapat digunakan untuk pengukuran kekasaran permukaan (Rz), setelah pekerjaan pra-pengecatan peledakan abrasif.
Unit elektroniknya sama dengan Coating Thickness Gauge NOVOTEST TP-1M.
NOVOTEST SP-1M terdiri dari blok elektronik Pengukur Ketebalan Lapisan NOVOTEST TP-1M dan probe DSH.
Alat Uji Ketebalan Cat Pinhole Detector NOVOTEST ED-3D
Alat Uji Ketebalan Cat
NOVOTEST ED-3D Pinhole Detector dirancang untuk pengujian non-destruktif yang cepat dari kontinuitas pelapisan (misalnya porositas film) dengan ketebalan hingga 500mkm menurut ASTM G62-A.
Pinhole Detector dirancang untuk menguji porositas tempat yang dicat sebagian dan diskontinuitas lain dari lapisan dielektrik pelindung pada produk logam dengan meletakkan tegangan rendah melalui spons yang direndam dalam elektrolit cair dengan sifat penetrasi tinggi.
Coating Thickness Gauge TIME®2601
Portable Digital Coating Thickness Gauge TIME®2601 mengadopsi dua metode pengukuran ketebalan: induksi magnetik (ferrous) dan arus eddy (non-ferrous). Ini dapat dengan cepat, tidak merusak, dan secara tepat mengukur ketebalan lapisan non-magnetik pada substrat logam magnetik, dan ketebalan lapisan non-konduktif pada substrat logam non-magnetik. Pengukur cat ini dapat dilengkapi dengan 6 probe opsional untuk aplikasi yang berbeda. Sangat cocok untuk pengujian lapangan dan penelitian laboratorium.

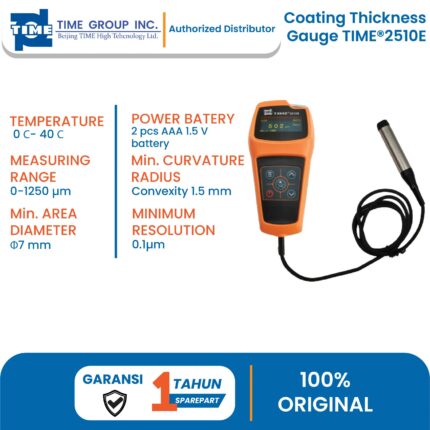

F/NF Coating Thickness Gauge TIME®2510E
Pengukur Ketebalan Lapisan Digital TIME®2510E mengadopsi dua metode pengukuran ketebalan: induksi magnetik (ferrous) dan arus eddy (non-ferrous). Prosesnya cepat, tidak merusak, dan secara tepat mengukur ketebalan lapisan non-magnetik pada substrat logam magnetik, dan ketebalan lapisan non-konduktif pada substrat logam non-magnetik. Secara otomatis mendeteksi jenis logam yang akan diukur. Pengukur ketebalan TIME2510E sangat ideal untuk pengujian permukaan yang dicat, inspeksi cat mobil, pengujian material berlapis dan aplikasi kontrol kualitas.

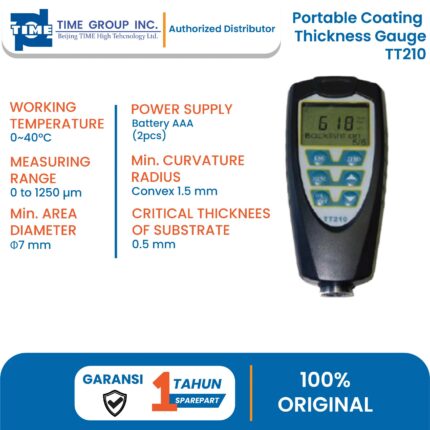

Portable Coating Thickness Gauge TIME®2511/TT210
