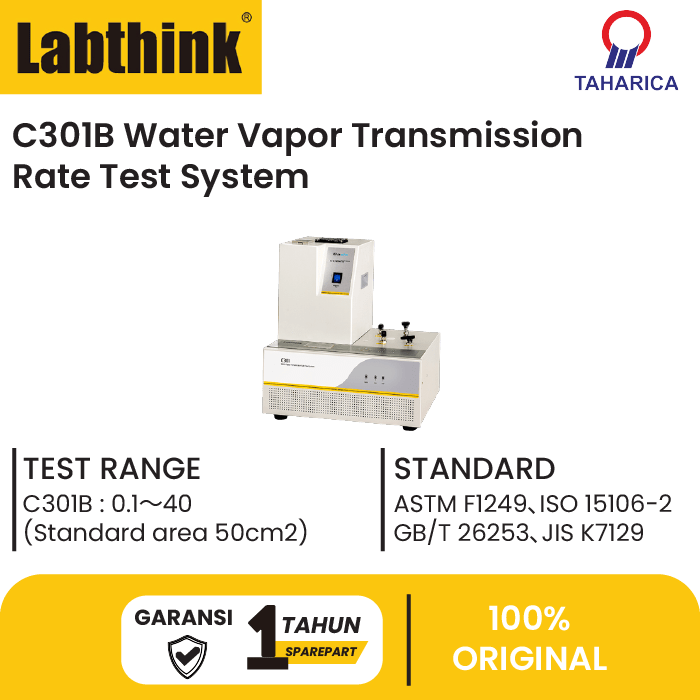

Sistem Uji Tingkat Transmisi Uap Air C301B – Water Vapor Transmission Rate Test System
C301B Water Vapor Transmission Rate Test System adalah sistem uji laju transmisi uap air berbasis sensor inframerah presisi tinggi sesuai standar ASTM F1249 dan ISO 15106-2, cocok untuk film, lembaran, kertas, kemasan, hingga material elektronik.
C301B Water Vapor Transmission Rate Test System merupakan instrumen laboratorium canggih yang dirancang untuk mengukur tingkat transmisi uap air (Water Vapor Transmission Rate/WVTR) dengan akurasi tinggi. Alat ini menggunakan sensor inframerah berteknologi paten dari Labthink dan sepenuhnya sesuai dengan standar internasional seperti ASTM F1249, ISO 15106-2, GB/T 26253, JIS K7129, serta YBB00092003-2015.
Instrumen ini sangat ideal untuk menguji bahan dengan sifat penghalang kelembaban tinggi maupun sedang. C301B mendukung pengujian pada film plastik, film komposit, aluminium foil, kertas berlapis, terpal, hingga lembaran logam, karet, dan silikon. Karena fleksibilitas dan rentang pengujiannya yang luas, sistem ini banyak digunakan di industri makanan, farmasi, peralatan medis, barang konsumsi, fotovoltaik, hingga elektronik.
Dari sisi desain, C301B memiliki ukuran yang ringkas, sel uji berbahan baja tahan karat berkualitas tinggi untuk penyegelan optimal, serta pendinginan cepat. Instrumen ini mendukung kontrol suhu sehingga dapat beradaptasi pada berbagai kondisi pengujian.
Untuk kemudahan operasional, sistem ini dilengkapi dengan kontrol mikrokomputer, laporan uji yang bisa diekspor ke EXCEL atau PDF, hingga opsi printer mikro otomatis. Selain itu, tersedia antarmuka data RS232 untuk koneksi ke perangkat lunak komputer, memungkinkan analisis kurva, penyimpanan data, dan pencetakan laporan lebih lengkap.
Dengan rentang uji 0.1–40 g/(m²·hari), resolusi 0.1, serta kemampuan pengujian kelembaban hingga 100% RH, C301B Water Vapor Transmission Rate Test System adalah solusi praktis, efisien, dan andal untuk kebutuhan uji transmisi uap air di berbagai sektor industri maupun riset.
Fitur Produk Catatan1
- Dilengkapi dengan sensor inframerah yang dipatenkan Labthink, sesuai dengan ASTM F1249, tipe yang tidak dapat dikonsumsi dengan masa pakai yang sangat lama.
- Mendukung kontrol suhu untuk memenuhi pengujian dalam kondisi yang berbeda
- Sel uji baja tahan karat built-in berkualitas tinggi dengan kinerja penyegelan yang lebih baik
- Katup isolasi manual yang diimpor dan pengatur aliran diadopsi untuk kinerja penyegelan yang lebih baik dan tingkat kegagalan yang lebih rendah
- Desain tampilan komputer industri, ukuran kecil dan pendinginan cepat
- Film referensi disediakan untuk kalibrasi cepat
- Sistem ini mengadopsi kontrol mikrokomputer chip tunggal dan dapat berjalan secara independen
- Laporan pengujian dapat diekspor dalam format umum seperti EXCEL dan PDF
- Mendukung printer mikro, secara otomatis mencetak data uji (opsional)
- Dilengkapi dengan antarmuka data RS232, yang dapat dihubungkan ke perangkat lunak komputer untuk analisis kurva, penyimpanan data, pencetakan laporan, dll. (opsional)
Prinsip Tes
Spesimen pra-kondisi dijepit di sel uji, nitrogen dengan kelembaban relatif stabil mengalir di satu sisi spesimen sementara aliran nitrogen kering mengalir di sisi lain. Karena perbedaan kelembaban, uap air meresap melalui spesimen dari sisi kelembaban tinggi ke sisi kelembaban rendah, dan dibawa ke sensor inframerah oleh aliran nitrogen kering. Dengan menganalisis sinyal listrik yang dihasilkan oleh uap air, sensor menghitung konsentrasi uap air dan laju transmisi uap air.
Standar
ASTM F1249, ISO 15106-2, GB/T 26253, JIS K7129, YBB00092003-2015
Applications
| Applications |
|---|
|
|
Technical Specifications
Table 1: Test Parameters Note2
| Parameters/Model | C301B | |
|---|---|---|
| Testrange | g/(m2·day) (Standard area 50cm2) | 0.1～40 |
| Resolution | g/(m2·day) | 0.1 |
| Test temperature | ℃ | 15～50 |
| Temperature resolution | ℃ | 0.1 |
| Temperature fluctuation | ℃ | ±0.5 |
| Test humidity note3 | %RH | 4%RH～100%RH±2%（Saturated salt solution） |
| Temperature fluctuation | GMP Computer System requirement | Optional |
Table 2: Technical Specifications
| Test Cell | 1 Cell |
|---|---|
| Specimen Size | 3.8” x 3.8”（9.7cm×9.7cm） |
| Specimen Thickness | ≤120 Mil（3mm） |
| Standard test area | 50cm2 |
| Test Gas | 99.999% High purity nitrogen（Outside of supply scope） |
| Gas Pressure | 7.2 PSI / 50 kPa |
| Port Size | 1/8” Metal tube |
| Instrument Dimension | 12.9” H x 16.9” W x 15.7” D (33cm× 43cm× 40cm) |
| Power Supply | 120VAC±10% 60Hz / 220VAC±10% 50Hz（one of two） |
| Net Weight | 50Lbs（23kg） |
Table 3: Product Configuration
| Standard Configuration | Instrument mainframe, TC03 temperature control device, porous ceramic plate ,sampler, vacuum grease |
|---|---|
| Optional Parts | Professional software, GMP Computer System requirement, Micro-printer |
Note 1: The described product functions are subject to the specification in "Technical Parameters".
Note 2: The parameters in the table are measured in Labthink laboratory by professional operators according to the requirements and conditions stapulated in laboratory environmental standards.
Note 3: Different humidity can be achieved by immersing porous ceramic plate is in different saturated salt solutions, see ASTM E 104.
Pertanyaan Umum
Alat ini berfungsi mengukur laju transmisi uap air (WVTR) pada film, kertas, kemasan, serta berbagai material penghalang kelembaban.
Instrumen ini sesuai dengan ASTM F1249, ISO 15106-2, GB/T 26253, JIS K7129, dan YBB00092003-2015.
Ya, selain plastik, C301B juga dapat menguji aluminium foil, kertas, karet, silikon, dan material lembaran lainnya.
Data dapat diekspor ke format EXCEL dan PDF. Opsional, alat bisa dihubungkan ke software komputer melalui RS232 untuk analisis kurva dan pencetakan laporan.
Sangat cocok. Instrumen ini dirancang untuk memenuhi kebutuhan pengujian permeabilitas uap air pada kemasan farmasi, makanan, medis, dan juga industri elektronik.
