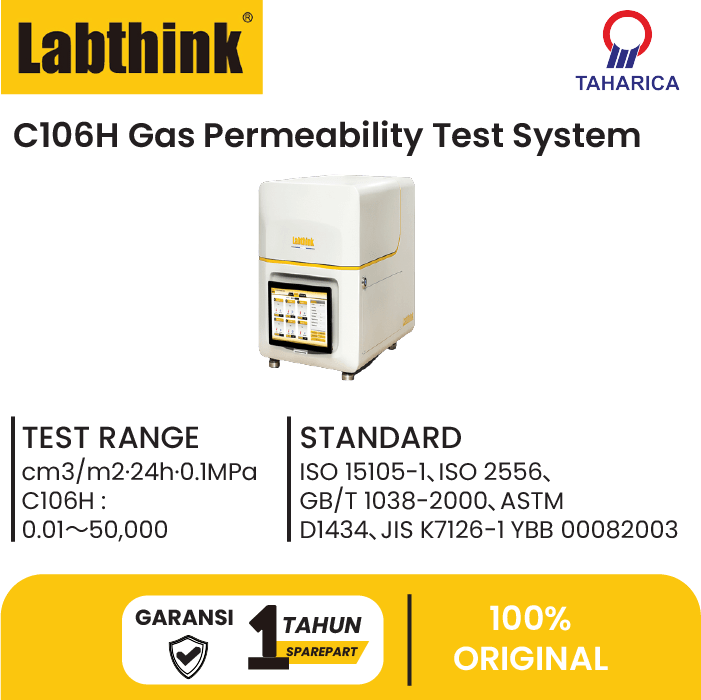

Sistem Uji Permeabilitas Gas Sistem Uji Permeabilitas Gas C106H Gas Permeability Test System

Sistem Uji Permeabilitas Gas, Gas Permeability Test System

C106H Gas Permeability Test System didasarkan pada metode tekanan diferensial, dan dapat diterapkan secara profesional untuk penentuan laju transmisi gas, koefisien kelarutan, koefisien difusi, dan koefisien permeabilitas film plastik, film komposit, bahan penghalang tinggi, lembaran, dan foil logam di suhu yang berbeda. Sistem pengujian sesuai dengan GB, ISO, ASTM dan standar internasional lainnya.

Compare

Add to wishlist

Categories: Gas Permeability Tester, OTR Test - Differential-pressure Method, Ruber

Description

Fitur Produk ^Catatan1

Data yang akurat

Ruang uji desain kubah baru dan teknologi suhu konstan sirkulasi udara 360° memastikan stabilitas suhu yang lebih baik.
Sensor vakum presisi tinggi yang diimpor dapat secara akurat menguji bahan penghalang ultra-tinggi dengan rentang uji 0,01～0,09cm ³ / m ³· 24 jam · 0,1MPa.
Sistem kontrol pneumatik yang diimpor memiliki tingkat kegagalan yang rendah dan masa pakai yang sangat lama, memastikan keketatan udara sistem secara keseluruhan yang baik dan akurasi pengujian yang tinggi.
Pompa vakum yang diimpor dapat mencapai tekanan ekstrim 0.2Pa dengan tingkat vakum yang meningkat.
Pompa vakum dikendalikan secara otomatis oleh sistem tanpa membuka dan menutup secara manual, meningkatkan efisiensi dan menghemat tenaga kerja.
Teknologi kompensasi tekanan otomatis presisi tinggi Labthink yang unik dalam proses pengujian menyadari perbedaan tekanan konstan di ruang bertekanan tinggi, dan fluktuasi tekanan kurang dari 0,2 kPa.
Tekanan dalam ruang bertekanan tinggi dapat diatur dalam kisaran 10kPa~210kPa, tekanan dapat dipertahankan secara akurat dan stabil oleh sistem.

Efisiensi tinggi

Enam sel uji independen dengan luas standar, tiga kali jumlah sel uji dalam instrumen pengujian permeabilitas oksigen tradisional.
Enam spesimen dapat diuji secara bersamaan di bawah kondisi pengujian yang sama, memberikan hasil pengujian independen.
Bahan penghalang sedang dan rendah, waktu pengujian <4 jam (termasuk waktu vakum).
Bahan penghalang tinggi, waktu uji <4 jam (termasuk waktu vakum).
Penjepitan spesimen otomatis menghemat waktu dan tenaga. Gaya penjepitan konsisten, menghasilkan sesak udara yang lebih baik.

Kontrol cerdas

Tablet layar sentuh 12 inci yang didukung oleh sistem operasi WindowsTM 10 membuat pengoperasian lebih sederhana dan nyaman.
Mode uji otomatis hanya memerlukan memasukkan suhu dan kelembaban, satu klik mulai, pengujian sepenuhnya otomatis.
Kap ruang uji cerdas secara otomatis membuka dan menutup dengan peringatan suara dan cahaya

Aman dan terpercaya

Keamanan sistem — Komputer industri kelas atas yang unik dari Labthink mencegah kegagalan sistem yang disebabkan oleh virus komputer, memastikan keandalan operasional dan keamanan penyimpanan data.
Keselamatan pengoperasian– Dilengkapi dengan sensor optik cerdas yang memberikan peringatan suara dan cahaya untuk memastikan pengoperasian yang aman.
Keandalan kinerja—instrumen ini mengadopsi komponen merek terkenal global, untuk memastikan kinerja yang stabil dan andal.

Hemat tempat

Lebar instrumen hanya 1/3 dari instrumen enam sel tradisional, menghemat ruang untuk laboratorium.

Fungsi yang kuat

Mode uji profesional menyediakan opsi kontrol yang fleksibel dan beragam untuk memenuhi berbagai kebutuhan penelitian ilmiah.
Sistem ini menyediakan kurva laju transmisi gas, kurva koefisien transmisi gas, dan kurva suhu.
Rentang suhu uji ultra lebar untuk memungkinkan pengujian penghalang di bawah berbagai suhu ekstrem (Opsional).
Rentang uji ultra-lebar untuk memenuhi uji penghalang berbagai bahan (menyesuaikan).
Pengujian gas berbahaya seperti H ₂ CH ₄ dapat diterapkan (Sesuaikan).

Prinsip Tes

Spesimen pra-kondisi dipasang di sel uji untuk membentuk penghalang tertutup antara dua ruang. Ruang bertekanan rendah (ruang bawah) pertama-tama dievakuasi, diikuti dengan evakuasi seluruh sel. Aliran gas kemudian dimasukkan ke dalam ruang bertekanan tinggi yang dievakuasi (ruang atas) dan perbedaan tekanan konstan (dapat disesuaikan) dihasilkan antara dua ruang. Gas merembes melalui spesimen dari sisi tekanan yang lebih tinggi ke sisi tekanan yang lebih rendah. Permeabilitas gas dan sifat penghalang lain dari spesimen dapat diperoleh dengan menganalisis perubahan tekanan di ruang bawah.

Standar

ISO 15105-1, ISO 2556, GB/T 1038-2000, ASTM D1434, JIS K7126-1, YBB 00082003

Applications

Applications
Films Gas transmission rate test of various plastic films, paper-plastic composite films, coextruded films, aluminized films, aluminum foils, aluminum foil composite films, glass fiber aluminum foil composite films and many others
Sheets Gas transmission rate test of PP, PVC and PVDC sheets, metal foils, rubber pads, silicon wafers and other sheet materials

Technical Specifications

Table 1: Test Parameters ^Note2

Parameters/Model		C106H
Test range	cm³/m²·24h·0.1MPa	0.01～50,000
Resolution	cm³/m²·24h·0.1MPa	0.001
Test temperature	℃	15～50，5～60（Optional）
Temperature resolution	℃	0.01
Temperature fluctuation	℃	±0.15
Test humidity	%RH（Within standard test temperature range）	0%，5～90%±2%（Customize）
Vacuum Resolution	Pa	0.01
Vacuum Accuracy	Pa	±0.2%（1%-100% of Full Scale）
Vacuum Degree of Test Chamber	Pa	≤ 10
Additional Functions	DataShield^{TM note3}	Optional
	GMP Computer System requirement	Optional
	CFR21Part11	Optional

Table 2: Technical Specifications

Test Cell	6 Cells
Specimen Size	4.6” x 4.6”（11.7cm×11.7cm）
Specimen Thickness	≤120 Mil（3mm）
Standard test area	38.48cm²
Test Gas	O₂、N₂、CO₂ etc.（Outside of supply scope）
Test Pressure	10 kPa~210 kPa（Can be set between）
Pressure Fluctuation	0.2 kPa
Gas Pressure	79.7 PSI / 550 kPa
Port Size	Φ6 mm PU tubing
Instrument Dimension	23.6” H x 19.2” W x 25.9” D (60cm× 49cm× 66cm)
Power Supply	120VAC±10% 60Hz/220VAC±10% 50Hz（one of two）
Net Weight	220Lbs（100kg）

Table 3: Product Configuration

Standard Configuration	Instrument mainframe, tablet, vacuum pump (UK), sampler, vacuum grease, Φ6 mm PU tubing
Optional Parts	Air compressor, CFR21Part11, GMP Computer System requirement, DataShield^{TM note3}
Note	The gas compressor port of the instrument is Φ6 mm PU tubing（pressure≥79.7 PSI/ 550kPa）, customers need to prepare gas supply.

Note 1: The described product functions are subject to the specification in “Technical Parameters” “Table 1: Test Parameters”.
Note 2: The parameters in the table are measured in Labthink laboratory by professional operators according to the requirements and conditions stapulated in laboratory environmental standards.
Note 3: DataShield^TM provides safe and reliable data application support. Multiple Labthink instruments can share one single DataShield^TM system which can be configured as required.
