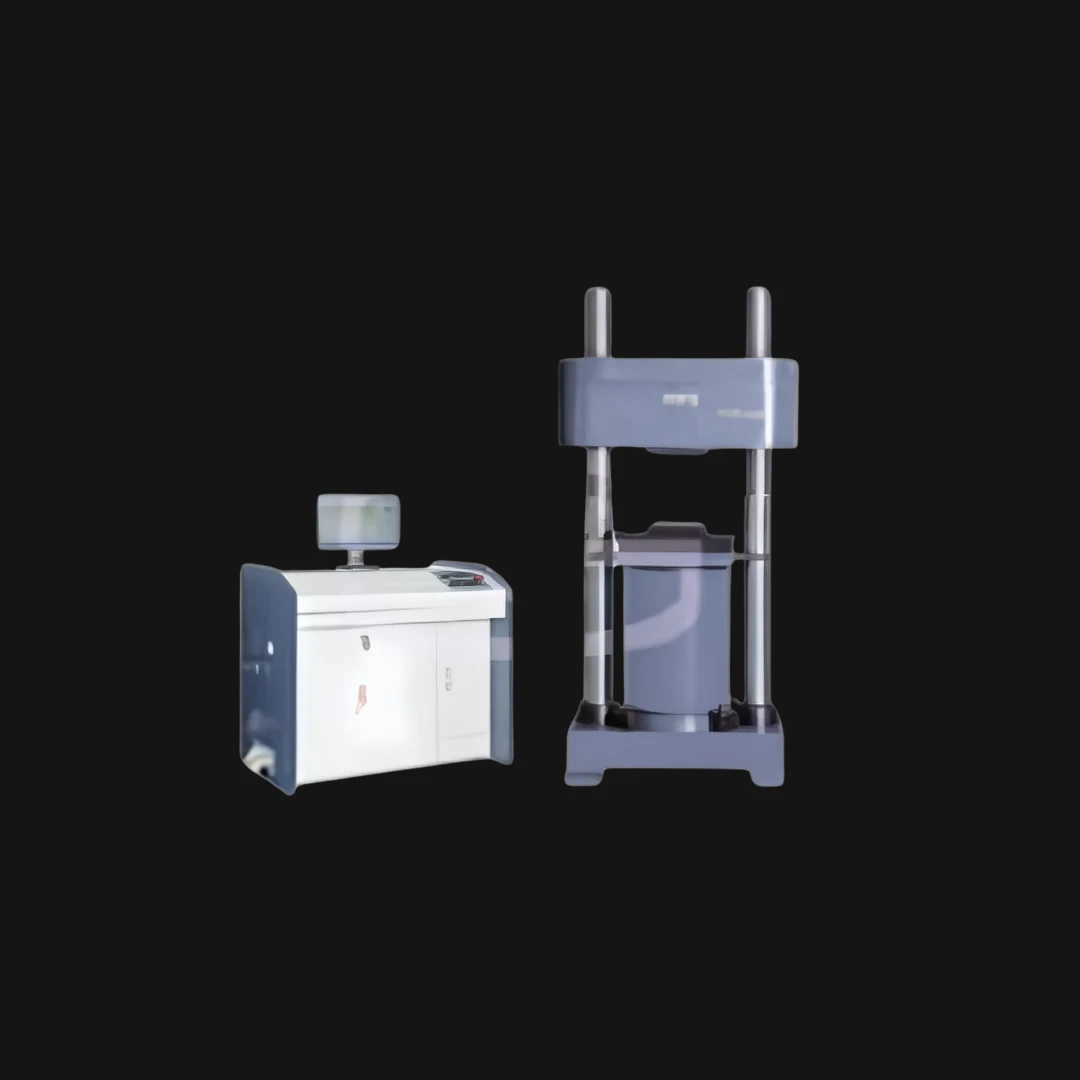

Alat Uji Tekan YAW-2000D Microcomputer Controlled Electro-hydraulic Servo Pressure Testing Machine
Mesin Uji Tekanan Material Semen, Mesin Uji Tekanan Semen Elektro-Hidraulik, Universal Testing Machine, Alat Uji , Alat Pengujian
- Mesin uji tekanan servo elektro-hidraulik yang dikendalikan komputer mikro YAW-2000D terutama digunakan untuk uji kompresi berbagai bahan, seperti: uji kuat tekan semen, beton, berbagai batu bata bangunan, bantalan karet, komponen beton, komponen logam, dll.
- Seluruh mesin uji terutama terdiri dari mesin utama, sumber oli servo, kabinet kontrol listrik dan printer komputer. Ini mengadopsi pemuatan hidrolik, pengukuran gaya sensor tekanan oli, sistem kontrol servo elektro-hidrolik PC untuk secara otomatis mengontrol proses pengujian, dan layar komputer mikro menampilkan data pengujian dan kurva, yang dapat diproses, disimpan, dan dicetak.
- Mesin utama adalah struktur rangka sekrup ganda, dan balok dihubungkan dengan sekrup melalui mur sekrup yang dipasang di atasnya. Ujung bawah sekrup timah terhubung dengan kuat dengan alas melalui cincin jepret dan mur. Motor yang dipasang pada balok menggerakkan mur untuk berputar melalui rantai sproket, dan balok dapat bergerak ke atas dan ke bawah setelah mengubah arah putaran motor. Pelat tekanan atas terhubung ke balok dengan sekrup; blok tekanan memperbaiki silinder oli di tengah alas, piston dan meja kerja dihubungkan bersama oleh sekrup, dan pelat tekanan bawah dan kursi bulat dipasang di meja kerja dengan pin posisi. Ketika oli kontrol memasuki silinder, dorong piston bersama-sama dengan meja tetap dan pelat tekanan bawah untuk naik, sehingga gaya uji secara bertahap bekerja pada sampel.
- Prinsip hidraulik adalah sistem kontrol kecepatan pelambatan oli-dalam-adaptif beban. Oli hidrolik dalam tangki oli menggerakkan pompa roda gigi bertekanan tinggi ke sirkuit oli melalui motor, mengalir melalui katup periksa, filter oli bertekanan tinggi presisi tinggi, grup katup tekanan diferensial, dan katup servo, dan memasuki oli silinder. Komputer mengirimkan sinyal kontrol ke katup servo untuk mengontrol pembukaan dan arah katup servo, sehingga mengontrol aliran ke dalam silinder oli, dan mewujudkan kontrol gaya uji kecepatan konstan dan perpindahan relatif.
Description
| No. | technical name | technical parameter |
| 1 | Maximum test force (Â kNÂ ) | 2000 |
| 2 | Test force measurement range | 4%-100%Â of the maximum test force |
| 3 | Relative error of test force indication | ≤ ±1% of the indicated value |
| 4 | Isokinetic stress control range ( N/mm 2 ·S -1 ) | 1-10 |
| 5 | Stress rate error | ± 5% |
| 6 | Maximum distance between upper and lower platens ( mm ) | 500 |
| 7 | Upper and lower platen size ( mm ) | 250×250 |
| 8 | Piston stroke ( mm ) | 0-200 |
| 9 | Maximum speed of piston no-load rising ( mm/min ) | about 50 |
| 10 | Column clear spacing ( mm ) | 540 |
| 11 | Oil pump motor power (Â kWÂ ) | 1.5 |
| 12 | Lifting motor power (Â kWÂ ) | 0.75 |
| 13 | Dimensions of the main body of the testing machine (length x width x height) ( mm ) | 1050×650×2100 |
| 14 | Dimensions of the electrical control cabinet (length x width x height) ( mm ) | 600×480×960 |
| 15 | Host mass ( kg ) | about 3500 |
